過渡區——平方律區和線性區(約-20dBm至0dBm)之間的區域稱為過渡區。在該區域中，準確的功率測量結果依賴于精準的校準和測量操作。

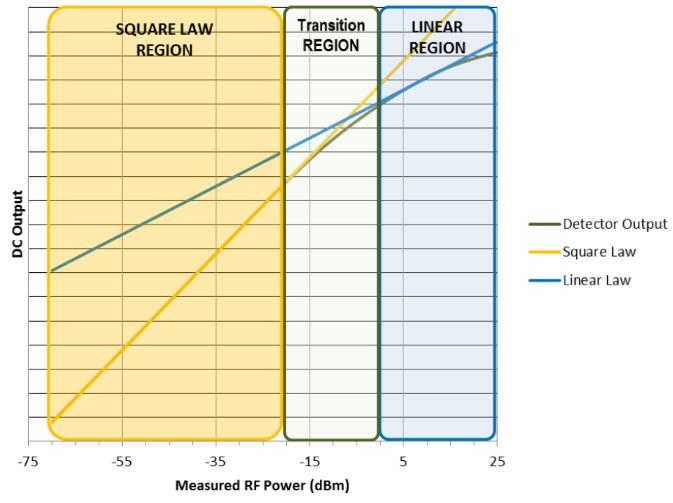

圖4：二極管檢測器輸出對輸入功率的響應
在研究二極管傳感器時，通常會看到的一個術語是“真均方根值(true-RMS)”。該術語是指，傳感器獲取的所有功率測量值均取自二極管平方律區的讀數。僅使用一個二極管，傳感器的動態范圍將低于-20dBm，這對于許多RF信號來說是不夠的。需要測量較高功率信號的用戶可以在RF信號和傳感器之間放置一個衰減器，但是額外的衰減器會引入失配不確定和與其他頻率相關的特性，這都會對功率測量的準確性產生負面影響。
為了能夠在更寬的動態范圍內進行真均方根(RMS)測量，許多廠家已經開發了兩路或三路二極管傳感器架構，這種架構的傳感器能夠?qū)⒏吖β市盘?hào)保持在二極管的平方律區。這樣的傳感器通過將信號分為兩路或三路來實現，每個路徑都有一個內置了衰減器的二極管。

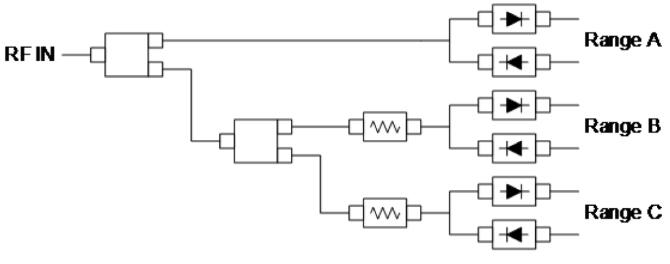

圖5：三路徑二極管功率傳感器的示意圖
通過將衰減器內置到電路中，設計人員能夠最大程度地減少失配，并對任何線性偏差進行預補償。結果是所有信號進入正確的二極管路徑，以使其保持在二極管的平方律區內，從而測量得到真均方根值，與調制無關的平均功率讀數。

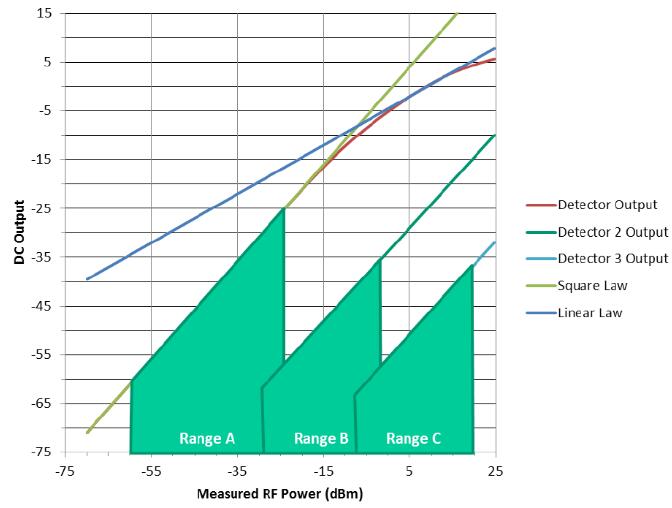

圖6：三路徑二極管測量范圍示例
除了三路徑傳感器之外，還有CW二極管傳感器或峰值/脈沖二極管傳感器。連續波傳感器使用單路徑二極管架構，其算法可處理不同二極管區的功率關系。峰值功率傳感器需要寬帶接收機，以捕獲信號中的快速變化。但這也接收到了更多的噪聲，動態范圍被限制在-30dBm左右。
與需要一些建立時間反應熱量變化的熱電偶傳感器不同，二極管幾乎可以立即對輸入電壓的任何變化做出反應。所以二極管傳感器的測量速度基本上僅受傳感器處理數據能力的限制。當今具有更好處理技術的新型傳感器，可以做到每秒測量速度達數千和數萬次。二極管傳感器的精度也相當好，但通常不如熱傳感器好。選擇熱傳感器代替二極管的主要原因是需要更高的精度(如上述校準示例所示)。
接收機
最后一種功率測量技術是無線接收機，但功率測量通常不是這項技術的主要功能。一般只能在更昂貴的設備(例如頻譜分析儀)中集成了該項功能。值得一提是，這些接收機可以為工程師和測試人員提供市場上任何功率傳感器都無法提供的優勢。
首先，與大多數在時域中工作的功率傳感器相反，無線接收機進行的是頻域的測量。這意味著可以將接收機調整為僅測量用戶定義頻率范圍內的功率。熱傳感器和二極管傳感器是寬帶的，因此它們將包含來自任何頻率的功率，包括諧波或其他無關信號。而無線接收機可以從最終功率測量中濾除那些不需要的信號。
與典型的熱傳感器或二極管傳感器相比，無線接收機的本底噪聲也低得多，因此它們可以測量低得多的信號功率。當今市場上最好的傳感器的測量范圍為-70dBm。接近本底噪聲的信號需要大量平均才能獲得穩定的讀數，即使如此，不確定性也會上升。而接收機的本底噪聲可能遠低于-100dBm，因此這就能夠找到并測量許多永遠不會在熱傳感器或二極管傳感器上記錄的信號。
無線接收機的主要缺點(除了頻譜分析儀的高價外)是整體精度。無線接收機的測量不確定度可能大于±2dB?？烧{(diào)性和較低的本底噪聲可以幫助彌補這一缺點(如上述情況)，但是在受控的實驗室情況下，精確測量功率還是最好采用熱敏或二極管傳感器。接收機最適合于生產線中的簡單驗證測試(所謂的“開/關”測試)或傳輸系統的現場測試，例如無線回程或分布式天線系統(DAS)。
傳感器的應用選擇
