本文中，我們將討論峰值功率傳感器和平均功率傳感器之間的區別，并簡要介紹一些不同類型的傳感器。同時，將更進一步地介紹傳感器的測量過程，并提供哪些傳感器可能更適合您的應用的一些建議。

傳感器技術

當今市場上有各種各樣的功率傳感器，每種功率傳感器具有不同的功能和特性。但是，這些功率傳感器的技術核心都是使用以下三種技術之一：熱傳感器、二極管傳感器、或接收機(或分析儀)。每種技術都有其固有的優點和缺點，因此，除了頻率/動態范圍指標以外，更應該通過其他參數來選擇所需要的傳感器類型。首先，分析下不同技術之間的差異，以更好地了解不同傳感器的工作。

熱傳感器

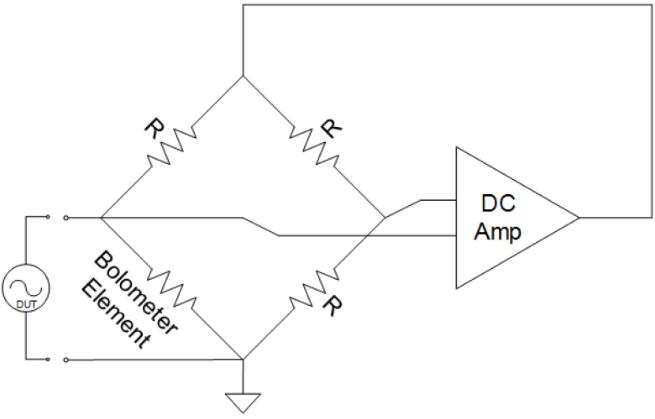

當今市場上有兩種常見的熱傳感器架構：測熱(或熱敏電阻)傳感器和熱電偶傳感器。熱敏傳感器通?；诨菟雇姌?，該結構包含一個熱敏電阻作為主要元件之一(如圖1所示)。

圖1：熱功率傳感器架構示例

當射頻信號進入到熱敏電阻時，其溫度進而電阻都會改變。然后反饋環路會調整傳遞到電橋的直流功率電平，以保持平衡。直流功率的變化(特別是減小)與施加到熱敏電阻的射頻功率直接相關，因此可以進行準確的功率測量。這種關系稱為DC替代。在當今大多數基于熱敏電阻的傳感器中，都有第二個熱敏電阻來檢測并補償環境溫度的變化。輻射計傳感器是最早可用的功率傳感器之一。它們具有所有常見傳感器類型中最好的線性度，這使其在標準實驗室中成為計量標準。但是，它們?cè)诔Ｒ姷膫鞲衅髦校瑒?dòng)態范圍(有時只有-20dBm至+10dBm)卻是最低的，并且很容易損壞，其連續波燒毀功率僅約為+20dBm。

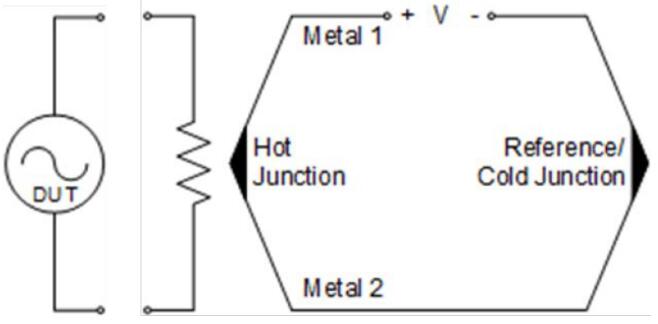

第二類熱傳感器，即熱電偶傳感器，其主要原理為：湯姆森效應和珀?duì)柼?yīng)。珀?duì)柼l(fā)現，異種金屬結可以根據通過它們的方向電流而被加熱或冷卻。湯姆森則發現，只要存在溫度差，單個導體內就會產生電磁場。湯姆森效應和珀?duì)柼?yīng)一起被稱為塞貝克效應，它成為了現代熱電偶檢測元件的基本物理模型。

圖2：熱敏電阻功率傳感器架構示例

這種方法的第一個優點是電壓變化和功率變化之間的線性關系非常好，這就會得到高精度的功率值。其次，熱電偶元件通常具有良好的抗ESD或其他瞬態燒壞的能力。最后，熱電偶檢波器可以測量RMS功率，而且與調制方式無關。這將滿足幾乎任何信號類型的平均功率測量需求，但是這也會帶來些缺點。

溫度變化和相應的電壓變化在測量之前需要一定的建立時間。所以熱電偶傳感器的測量速度比其他傳感器慢得多。它們的上升時間在毫秒范圍內，因此不適合測量峰值或脈沖功率。熱電偶傳感器還具有較高的本底噪聲，在實際測量中，動態范圍通常被限制在約-30dBm或-35dBm至+20dBm。

二極管傳感器

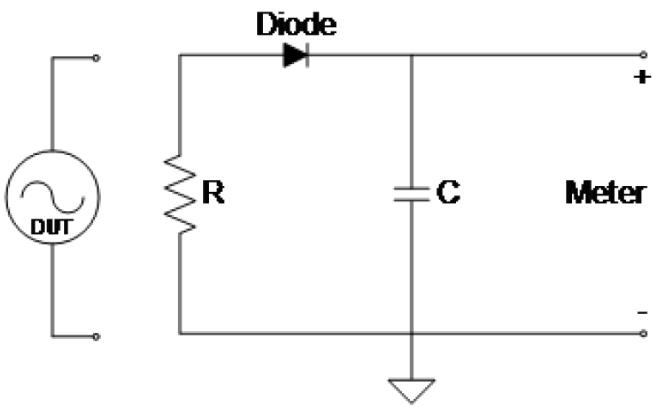

功率傳感器中第二種常見類型是基于二極管的傳感器?；炯軜?gòu)非常簡單：將相應RF信號輸入到負載電阻(通常為50Ω匹配電阻)，該負載電阻與二極管串聯且與電容器并聯。隨著功率上升，二極管控制電容兩端的電流/電壓，然后將其讀取并轉換為功率讀數。

圖3：二極管功率傳感器架構示例

電阻兩端的功率與電容兩端的電壓之間的關系，可以分為三個不同的區間：

平方律區——對于低于-20dBm的信號，電路的直流輸出電壓大小與射頻電壓的平方成正比。二極管平方律區中的功率測量值具有良好的線性關系，并且與調制無關。

線性區——高于大約0dBm且高達大約+20dBm，直流輸出電壓與峰值RF電壓成比例關系。在這個區域中，二極管的作用就像一個大信號整流器，將電容充電至峰值RF電壓。峰值傳感器通常將在該區域工作，以測量RF信號的峰值包絡功率。
