一些半導體公司和車企發起成立OPEN(One Pair EtherNet)聯盟，利用單對以太網來構建新一代的車內網絡，并且推動基于以太網的汽車互連大規模應用。
本文基于OPEN Alliance TC9測試規范，測量車載以太網線纜的S參數及其阻抗的一致性。下文是詳細的測量步驟。
1、電子校準件特性重新定義
Z51默認特征數據表中不包含直通“Through”，不支持TOSM，需要重新定義。如果已經完成本步驟并且已有校準定性文件，可忽略本步驟。
﹒網絡分析儀ZNB4或ZNB8
﹒電子校準件ZN-Z51

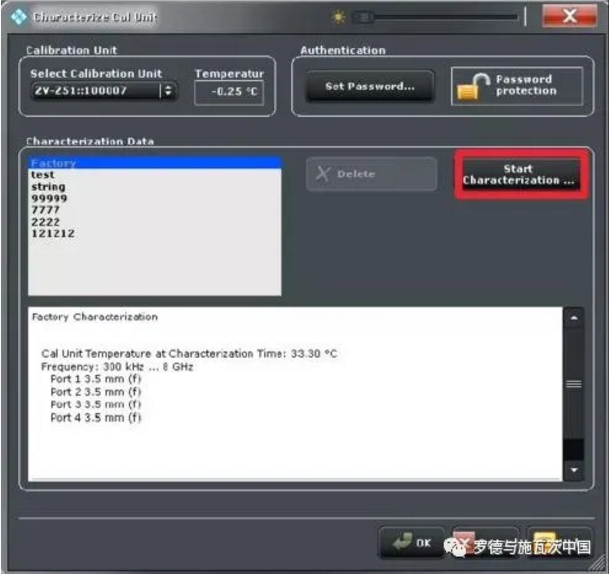

﹒CHANNEL > Calibration > Cal Devices > Characterize Cal Unit
﹒點擊Start Characterization
﹒Test Port Assignment > Automatic
﹒Take all OSM and Through
﹒掃描測試完畢后保存文件，本例"full log 2001 11.37"
2、校準 - 同軸連接校準參考面

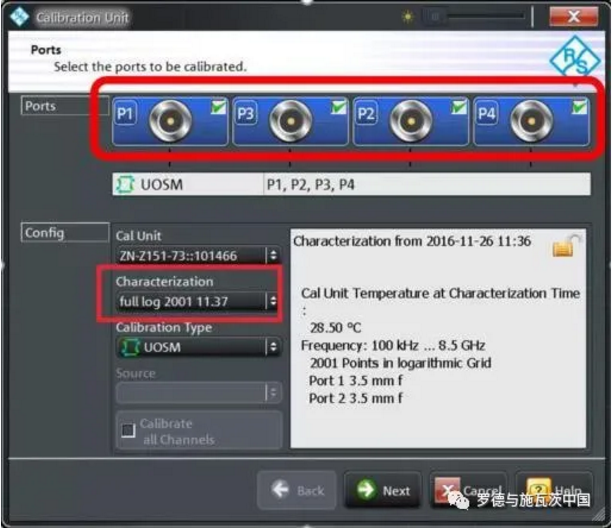

﹒Channel > Cal > Start (Cal Unit)
﹒選擇4端口P1,P2,P3和P4
﹒選取上述步驟保存的電子校準件特性數據文件("full log 2001 11.37")
﹒> Next
3、校準面延伸 - 去嵌入
﹒本步驟使校準的界面延伸到被測線纜連接端口。
﹒Channel > Cal > Start (Cal Unit)
﹒選擇4端口P1,P2,P3和P4
﹒選取上述步驟保存的電子校準件特性數據文件("full log 2001 11.37")
﹒> Next

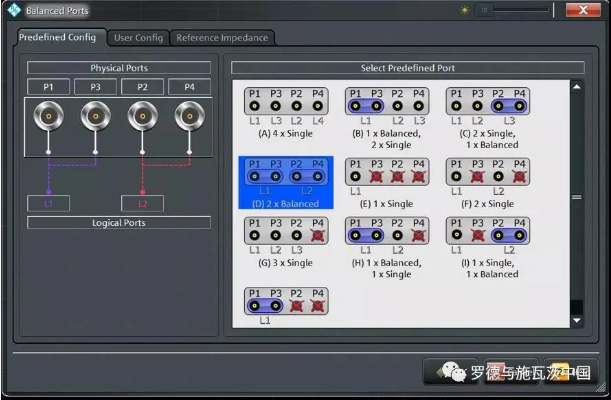

﹒選擇Measurement > Balanced Ports > (D) 2 x Balanced
﹒Trace > Measurement > Sdc11
﹒Trace Config > Add Trace
﹒Trace > Measurement > Sdc22
﹒OffsetEmbed>Offset>FixtureCompensation
﹒選擇4個端口
﹒Offset模式："Direct Compensation"
﹒點擊 Measurement Type: "Open"
﹒點擊 "Take" 完成后關閉
4、TC9差分線纜S參數測量

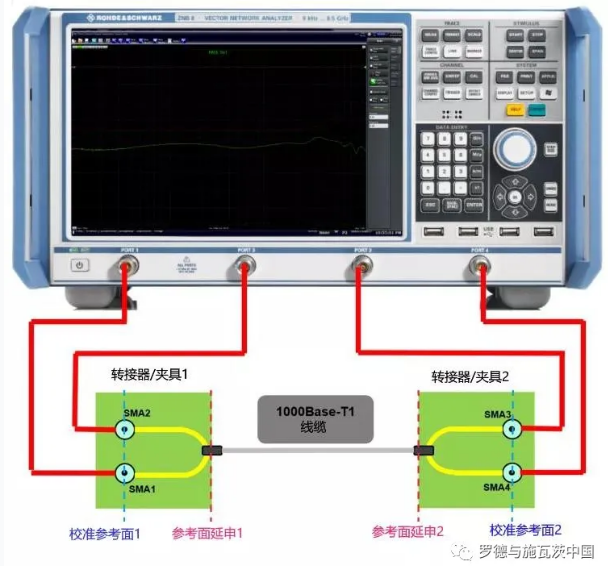

連接布置如下圖
進行差分接口配置

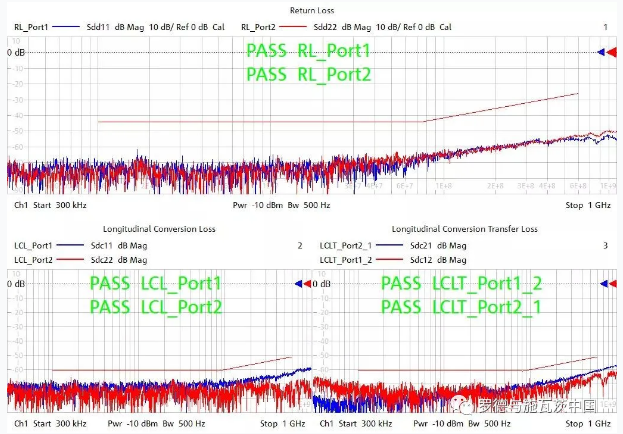

進行如下S參數測試：
﹒回波損耗：Sdd11和Sdd22
﹒縱向轉換損耗：Sdc11和Sdc22
﹒縱向轉換傳輸損耗：Sdc11和Sdc12

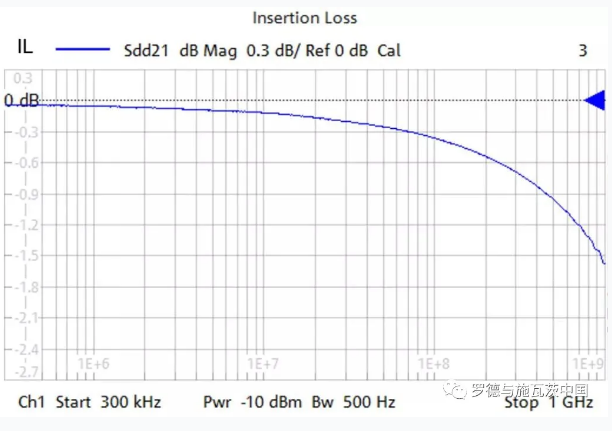

﹒測試插入損耗：Sdd21
5、差分線纜阻抗CIDM測試
新建測試窗口和測試通道，進行阻抗測試。
﹒Channel> Channel Config > Add Ch+Tr+Diag
