目前市面上的微波矢量源的頻率上限，不超過44GHz，在一些毫米波和THz應用領域，這個頻率范圍是不夠的。通行的頻率范圍擴展辦法是采用混頻上變頻裝置，將輸出頻率上變頻至期望的毫米波頻段，直至500GHz。

在這樣的方案應用實施過程中，會發現上變頻器使微波矢量源的寬帶信號質量惡化嚴重，為了改善毫米波信號質量，需要對矢量源的基帶信號進行預失真修正，也就是在信號源輸出寬帶信號時，對帶內每個頻點的幅度和相位進行補償修正，可采用的補償方法有如下幾種：

方法1：矢量網絡分析儀，測試上變頻器的矢量S21，作為頻響修正數據表，導入信號源進行實時修正，從而去除上變頻器的惡化影響。

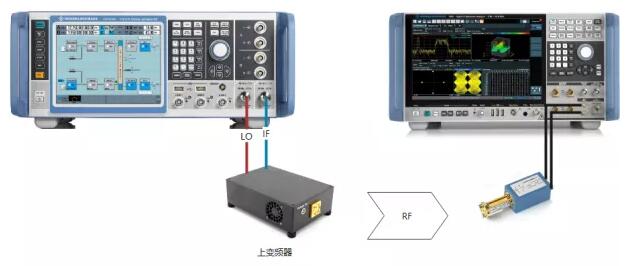

方法2：將矢量源和上變頻器視作一個整體，用信號分析儀作為參考儀器，實際測量獲得帶內頻響數據作為修正值。為了保證信號分析儀測量準確性，可以采用梳狀譜校準器對信號分析儀進行寬帶校正。一般認為內置梳狀譜校準器的信號分析儀可以通過自校完成這一步驟。

儀器設備要求：

1、矢量信號源

· 提供寬帶矢量調制IF信號

· 產生用戶需求類型的信號以及CW多載波信號

· 具有調制帶寬內實時頻響修正功能

2、LO信號源

· 為上變頻模塊提供本振

3、信號分析儀

· 頻率范圍和分析帶寬覆蓋RF

· 可分析用戶需求類型信號的EVM

· 帶寬內幅度相位頻響分析和記錄功能

4、系統軟件

· 控制儀器完成頻響修正參數測試數據記錄和分析

· 自動生成上變頻器頻響修正數據表，導入信號源進行實時修正

· 自動完成頻響修正前后的EVM比對功能

· 特別注意，修正數據頻點間隔盡可能小，對于超寬頻率范圍，需要將修正數據表分多個頻段。

（作者：陳峰）
