信號源也稱作信號發生器，基本功能是產生并輸出期望的信號，可設置信號的頻率、功率和調制類型。按照頻率劃分，有低頻源、射頻源、微波源；按信號調制類型劃分，有模擬源和矢量源。

信號源的基本結構原理圖

模擬源

模擬信號源：產生模擬調制信號，AM/FM/PM和脈沖調制，低相噪和低噪聲是高性能的標志。

頻率范圍可達67GHz的微波源，可擴展到毫米波；射頻源的頻率范圍一般在9kHz~8GHz之內。

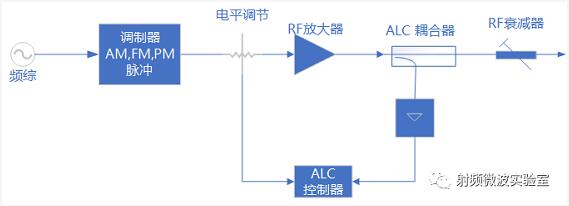

頻率合成器，也就是頻綜，是模擬源的核心，調頻FM和調相PM可在頻綜中直接實現；脈沖調制器即可控脈沖開關，控制RF信號的通斷；調幅調制器與自動電平控制ALC電路混合；ALC的基本功能是通過反饋監測與比較，保持RF輸出電平的穩定。

矢量源

矢量信號源：可產生矢量和數字調制信號。

常用于產生3Gpp規范的各類移動通信信號、產生和模擬GNSS導航、產生和模擬各種雷達信號等應用。

頻率范圍可達44GHz的微波矢量源；射頻矢量源的頻率范圍一般在9kHz~8GHz之內。其調制帶寬是其重要指標，通常100M~2G。

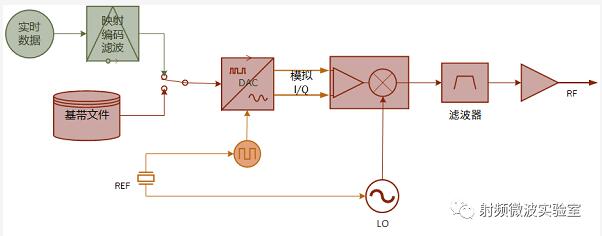

矢量源的核心原理是通過I/Q混頻器即正交調制器，產生矢量調制的RF信號。基帶源是用目標調制算法生成的數字文件，經DAC轉為模擬I/Q信號，輸入調制器，調制器的本振LO來自于RF頻率相同設置的頻綜。通過相差90°的兩個正交信號I/Q的瞬時電壓，可以控制RF輸出的瞬時幅度和相位，從而達到任意矢量調制的目的。

頻率合成器

頻率合成器，或頻率綜合器簡稱頻綜，是基于一個輸入?yún)⒖碱l率源，產生一個或多個頻率信號的射頻器件，在信號源中是核心器件?，F(xiàn)代常用頻率合成技術，是PLL鎖相合成技術與DDS直接數字合成技術，工程實現上經常采用兩者結合的方式。

PLL鎖相合成

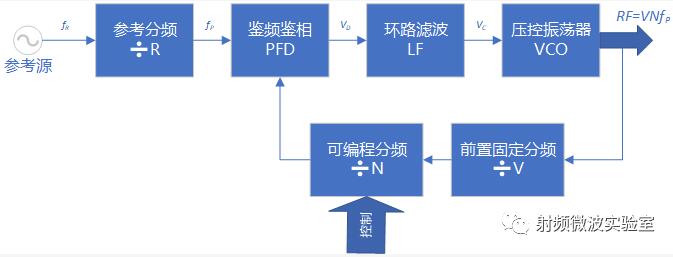

PLL鎖相合成技術，原理是對VCO的RF輸出進行鎖相鎖頻精確化控制。參考頻率源，是高穩定、高頻譜純度的基準源，常用TCXO或OCXO，參考源分頻后輸入鑒相器參考輸入端，VCO的RF輸出信號，耦合反饋、分頻后進入鑒相器的反饋輸入端，鑒相器輸出包括2×fp分量和直流電壓分量，經低通濾波后是VCO控制電壓Vc，當Vc = 0環路達到鎖定目標頻率RF=VNfp。

DDS直接數字合成

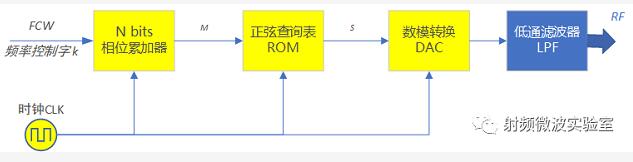

DDS的原理：一個信號周期是2π，每個時鐘相位累加一次，最小相位增量2π/2^N；FCW=k時，每次相位增量k?2π/2^N。

N：相位累加器比特數；M：ROM實際尋址查表比特數；S：只讀存儲器輸出離散正弦的比特數。
