圖3：AT切型晶體與表晶典型特性對比

該解決方案的主要原理是，微控制器的AT切型晶振為微控制器的定時器提供時鐘信號。因?yàn)樵摼w在工作溫度范圍內的誤差很低，所以定時器時鐘信號的頻率誤差也很低。因此，采用這個定時器的實時時鐘在校準后，精度可接近時鐘源的精度，因此可降低表晶因溫度飄移而導致的計時誤差。

意法半導體的應用筆記AN2678詳述了如何使用AT切型晶體補償M41T82-83-93系列實時時鐘的精度，在寬溫度范圍內取得更高的計時精度。

上文提到的較精確的時鐘源僅是諸多可行方案的一部分，其它時鐘源還包括互聯網或衛星的遠程系統時鐘。

使用TCXO

另一個解決方案是使用TCXO （溫度補償晶振）替代基本石英，以提高時鐘源的計時精度。TCXO內置溫度傳感器，可使晶體對溫度曲線在寬溫度范圍內變得平滑，取得±5 ppm的精度，但是該解決方案是一個成本更高的方案。

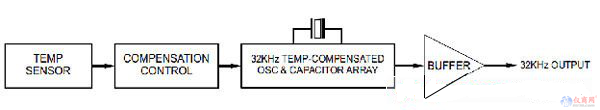

圖 4.是一個典型的TCXO功能框圖。晶體和補償電路都集成在TCXO芯片內，但是這種做法提高了TCXO的成本，使其成本比普通晶體至少高兩倍。
