在驅動程序的外層開發人員可采用Visual Basic、C++、Delphi等可視化語言進行編程，并充分利用Windows豐富的GUI(Graphics User Interface)函數創建友好的人機界面。

3 系統軟件包

天線遠場測量系統是一套在計算機控制下的高精度自動測試設備。整個系統的正常工作依賴于系統軟件的支持。系統軟件包括在遠場測量方式下對被測天線及輔助天線各運動軸的驅動控制，通過GPIB接口對矢量網絡分析儀Anritsu 37169C的設定和控制,以及遠場信息的采集，存儲和天線輻射特性分析處理。全部軟件采用模塊結構，在WINDOWS界面下，通過窗體屏幕，菜單提示，簡單人機對話等方式為用戶提供極大的方便。系統具有連續波點頻測量、多通道測量、掃頻測量和極化測量功能。各種方式的靈活組合，充分滿足了用戶的測試需求。系統軟件包括測量和數據處理兩大功能，其它選項可以幫助用用戶分析和處理數據。

(1) 測量部分由五個功能模塊組成：

掃描設定：本模塊允許用戶定義測試類型和待側天線的基本特性，該信息將作為自動測試參數;

多通道設置：本模塊由于自動產生通道選擇表，用戶可以選擇掃描速度;

掃頻測量設定：選擇掃頻測量頻率，生成頻率列表;

接收機控制：控制Anritsu 37169C矢量網絡分析儀和綜合頻率源。根據掃描方式設定儀器工作狀態;

定位功能：控制轉臺和極化器的精確確定和測量軌跡。

(2) 數據處理部分

遠場方向圖參數分析：用戶可以輸入和改變遠場方向圖的顯示方式，并可對數據進行歸一化、平滑、移動、截斷等處理;

掃頻數據處理：實現多頻點數據的顯示、參數分析、比較和轉換;

數據比較、疊加、平滑功能;分析比較個通道方向圖的差別。分段平滑測試數據。

立體方向圖重構：根據E面和H面方向圖重構天線的空間立體方向圖。

4 測試實例

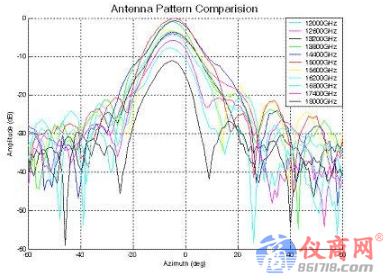

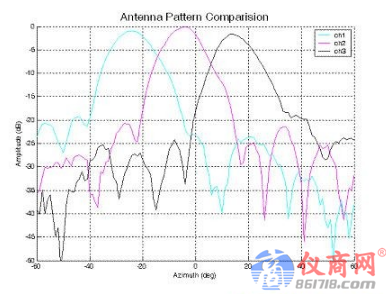

根據圖1遠場測量系統配置，我們對某機載多通道天線進行了掃頻測量，測試通道數為3，極化狀態為1，頻率點數為11。一次掃描完成33個方向圖測量。因而整個測量時間約為2min。在保證近場測量精度的同時，與單通道單頻點遠場測量相比測試效率提高了20倍。圖5為某天線第二通道，11個頻率的遠場方向圖。圖6為中心頻率三個通道方向圖比較。

5 結論

毫米波多通道掃頻遠場測量系統是一套基于PMAC多軸運動控制器的高精度、多功能、自動化的測量設備。該系統集數據分析、圖像處理、系統控制等功能于一體，能方便快捷地完成天線遠場測量任務，是天線現代化測試技術的高度集成。系統采用Anritsu"閃電"37169C矢量網絡分析儀和MG3694微波合成信號發生器，在保證測量精度的同時，實現了多通道掃頻遠場測量，有效地降低了測量時間。系統滿足了毫米波遠場測試的高指標要求，與國外同類產品相比，具有良好的性能價格比和推廣應用價值。
