隨著電子技術的飛速發展，電磁研究的不斷深入，天線作為信號接收和發射不可或缺的關鍵部件，其發展和應用已經滲透到雷達、電子對抗、導航和通信等諸多領域。高性能新型天線的設計與研制已成為一種迫切的需要，從而對測試手段也提出了更高的要求。在傳統天線測量中，通常采用的都是單通道，單頻點的測量方式，這種測量方法煩瑣、費時，有時還會得到片面的結果，很難全面刻畫天線的頻帶響應特性。尤其是現代寬帶、超寬帶天線的研制和發展，以及低可探測目標的RCS測量，隱身與反隱身材料特性的研究等都迫切需要應用掃頻技術來提高效率。

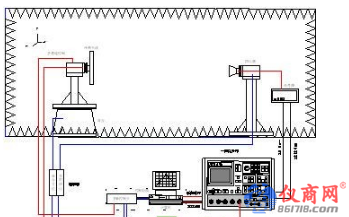

在天線掃頻測量中，采用掃頻信號(一個頻率值隨時間按一定規律，在一定頻率范圍內掃動的信號代替以往使用的固定頻率信號)可以對被測天線進行快速、定量的動態測量，給出天線頻帶特性的實時測量結果，從而為天線的調整、校準及故障排除提供了有力的手段。測量中通過對射頻開關的控制在各通道間進行切換，可實現天線的多通道自動測量。近代微波和天線測量技術，要求準確、快速、智能和自動以提高測量的工作效率。在組成測量系統時，首要的是具有高性能的接收機、信號源和相應的控制部件，才能組成符合要求的自動測量系統。掃頻測量系統與傳統的點頻測量系統，在組成原則上是相同的，所不同的是掃頻測量系統要求信號源能輸出以直接方式進行線性掃動的信號，而測量裝置要有足夠的帶寬。對于天線測量系統而言，還必須具有協調各部件同步執行的控制器。系統組成見圖1。

該系統由射頻、控制和機械子系統組成。工業控制機通過對運動控制器，驅動器，交流伺服電機的控制來實現待測天線和輔助天線的位移和定位，通過GPIB接口完成對Anritsu 37169C網絡分析儀和Anritsu MG3694A信號源的控制，使其在測試過程按預訂的要求自動完成信號的發射，接收，數據采集和傳遞。然后由數據處理軟件包對測量數據進行分析，獲得天線遠場輻射特性信息，如遠場方向圖的主瓣寬度，副瓣電平，位置;單脈沖天線的零深及差斜率等一系列特性參數，并將圖形或數據在屏幕顯示或打印輸出。

1 Anritsu射頻系統

對天線測量而言，Anritsu37169C矢量網絡分析儀是一種高性能的快速測量S參數的專用儀器。該儀器除了具有速度快、高精度特點外，還具備豐富的編程指令，其所有的人工操作功能都可由計算機程序來控制，計算機與它的通信聯絡由GPIB接口電路來實現。在遠場測試中，Anritsu37169C工作于連續波或掃頻模式，并通過外觸發，以最快的速度實現測量，測試觸發信號來自多軸運動控制器，測試數據被暫存在Anritsu37169C內存里，然后由計算機通過GPIB快速讀入，這些數據經過處理變成所需的幅度相位或實虛部數據格式。

1.1 Anritsu37169C主要技術指標

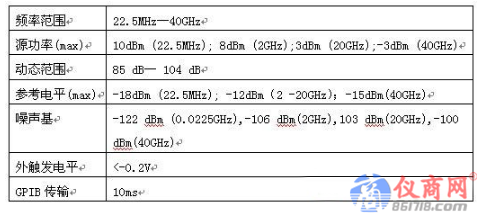

37100C系列微波矢量網絡分析儀將快速合成掃頻源，自動反轉的S參數測試裝置及四通道接收機集成于一體，其先進的測試水平，大大加快了生產測試速度。37169C具有快速的合成掃描功能，每個測量點的掃描更新時間小于2ms，為保證測量精度，每個數據點都是經鎖相并進行了矢量誤差修正。內部信號源分辨率為1Khz就能滿足大部分寬帶和窄帶帶寬的要求，對于要求更高的頻率精度，則可用1Hz的頻率分辨率和高穩定度的時基。37169C配有兩個GPIB接口，利用高速數據傳輸，配合快速誤差修正掃描，從而最大限度的提高生產率。37169C大容量的內存、用好的用戶界面和簡便易用的特點，也為其廣泛應用提供了條件。儀器技術指標如下：
