Y軸系數為0.20div，即允許有0.20個當前幅度檔位的通過范圍（500mV*0.2=100mV）；

3. 選擇是否開啟顯示信息（開啟顯示信息則會在屏幕右上角看到信號通過和失敗的幀數及總幀數）、失敗即停（檢測到失敗信號后停止采集）和檢測到失敗信號是否發出蜂鳴聲報警提示；

4.在信號源中選擇通道合并功能，人為設置添加一個10Hz，200mV的脈沖信號作為異常信號（此處模擬產品為不良品的指標），每當這個脈沖出現，都會使信號超出之前設置的容限模板，系統會捕捉到異常波形，通過停止采集并發出蜂鳴聲通知到測試人員。

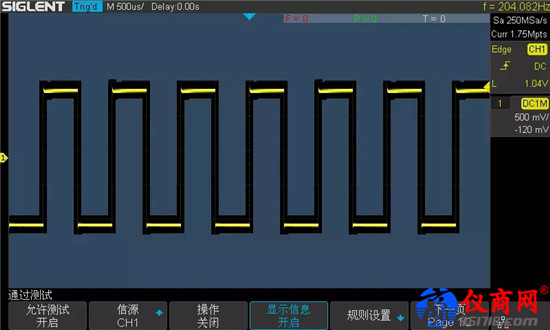

點擊返回和打開操作軟鍵，此時通過測試功能開始運行。接下來我們可以在示波器中看到下圖的輸出顯示：

如上圖所示，黑色區域為我們設定的通過標準范圍，當脈沖信號出現在藍色背景區域時，即超出容差模板，波形測試失敗。反之，信號只要在黑色通道，則會被系統自動判定為通過。

因此，當信號的頻率或幅度波動過大或者有其他干擾信號，從而導致輸入信號超出容差模板的時候，系統會認為這一幀信號測試失敗。

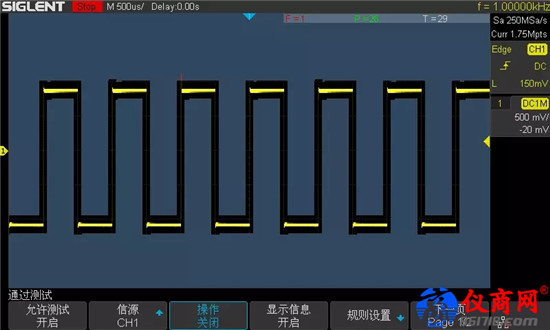

上例設置了失敗即停并且輸出蜂鳴聲報警，在總共29幀的輸入信號中，前28幀都是屬于測試通過的波形，在第29幀出現了測試失敗的波形，示波器停止采集并且發出蜂鳴聲。

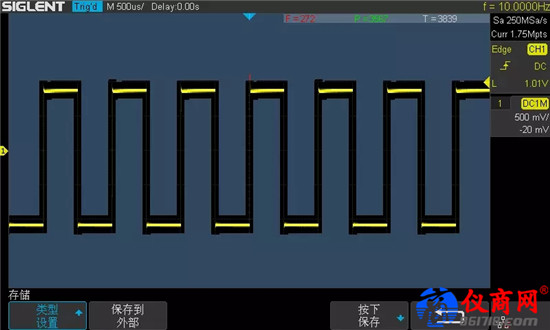

接下來我們通過屏幕右上角顯示的信息可以粗略地分析信號失敗率。把“失敗即停”選項關閉，然后采集一段時間的數據?？梢钥吹降玫降臄?shù)據如下圖所示：
