由前文可知圖中信號是由兩個信號合并而成，分別為2V，1KHz 的方波和200mV，10Hz 的脈沖信號。我們從顯示的信息可以得知測試失敗的波形有272幀，測試通過的波形有3567幀，信號總共3839幀。我們可以從這些信息做出下列的分析：

導致測試失敗的信號是我們使用信號源輸出的一個頻率只有10Hz 的脈沖信號，可認為每一幀失敗的波形中只有一個脈沖，一幀信號有七個方波，其中有一個脈沖會導致測試失敗。則被判定為Fail的幀數等同于導致測試失敗的脈沖數量，為272個。在3839幀波形中，每幀波形有7個周期的方波。所以，失敗率為272/（7*3839）=0.010121…而10Hz/1000Hz=0.01。排除示波器死區(qū)時間和開始采集時間不確定等因素的影響，這個數據基本上和理論數據一致。

此外，鼎陽示波器的后面板有Pass/Fail Out通道，每當檢測到失敗波形的時候，示波器都會輸出一個TTL脈沖信號。我們在重復性測試或者工業(yè)自動化測試時可以使用BNC線連接此接口，利用該TTL脈沖信號來做一些針對不良品的措施（例如最簡單的加一個蜂鳴器或者其他更系統(tǒng)詳細的方式）。我們可以通過下面的例子來了解這個功能。

在上面實驗的基礎上用BNC線把SDS2000X示波器后面板的Pass/FailOut接口連接到另外一個示波器SDS1000X-E的通道1。然后在SDS2000X示波器進行如下設置：“Utility”—“Aux輸出”—“Pass/Fail”。當檢測到測試失敗的信號時，示波器后面板的Pass/Fail接口會輸出一個TTL脈沖。

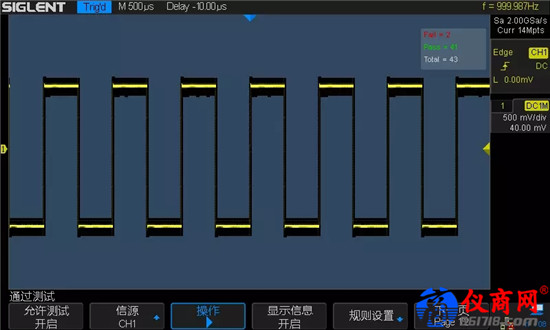

△SDS2000X示波器顯示界面
