圖8移除線纜后的測試結果

移除線纜可以使輻射噪聲降低11dBμV左右。事實上，我們并未拆除線纜，但兩個雷達模塊已經斷開連接。這也解釋了為什么譜線的波峰的相對幅度在吸波暗室和TEM小室的測量結果有所不同。線纜是直著放在吸波暗室中的，但在TEM小室中，它是卷曲的。

結論

移除線纜可以明顯觀察到DUT輻射噪聲的降低。盡管如此，即使我們移除兩個雷達線纜，測量結果仍然顯示未通過。事實上，在去掉雷達模塊的情況下，控制器也會不斷嘗試通過串行線纜進行通信----并且不會超時。因此，我們推測，連接雷達模塊和控制器之間的串行通信接口很有可能是導致該輻射噪聲超標的罪魁禍?zhǔn)?。為了?yàn)證我們的猜想，我們需要對通信接口做一些過濾。

由于鎳鋅鐵氧體磁導率比較低，在低頻段的使用性能不高，因此我們決定在線纜中串聯電阻。這算是一種非常實用的辦法，因?yàn)镻CB上已經安裝了0歐姆的串聯電阻。通過用1K歐姆的電阻替換0歐姆的電阻可以使輻射噪聲降低到12dBμV左右。但是，導致的結果卻是串行接口沒法可靠地工作在指定的電壓范圍內。所以，我們還需要調整晶體管串行電路中的一些其他電阻，以解決輻射噪聲超標問題，同時也能保證串行接口的性能。進行了一些修改并重新測量之后，結果顯示如下：

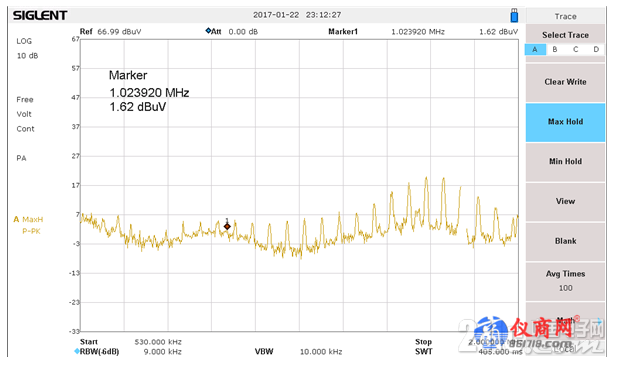

圖9 修改后的測試結果

為了更清楚地展示這個變化，我們重新設置了頻譜儀的SPAN，使得其剛好在兩個相鄰的廣播頻道之間，意味著測量的頻譜結果幾乎沒有AM廣播信號的干擾。測試設備最終通過了500KHz到2MHz頻段的輻射噪聲測試。

總結

利用頻譜儀和TEM小室來做輻射噪聲測試是一種非常經濟實用的方法。要知道，專門用于EMC一致性測試的吸波暗室造價成本高達幾百萬，即使是送到專門的機構測試， 也需要多次整改和測試，費用也不菲。

輻射噪聲一般具有相對較寬的頻譜范圍，沒有尖銳的波峰。盡管有一些廣播電臺的頻譜干擾，頻譜儀和TEM小室也能很好地對設備的輻射噪聲進行測試和觀察。

利用EMC近場探頭可以定位和識別PCB上的輻射泄露源，頻譜儀結合TEM小室可以對整改后的設備進行多次測試， 以判斷其是否符合EMC規范的標準。在對多個獨立單元以及線纜互聯的設備進行測試時也是非常實用的。

改進倒車?yán)走_(dá)這個案例需要進行多次反復整改才能找到既滿足EMC合規性標準，又能符合產品實際功能要求的理想解決方案。如果我們?cè)诿看握闹?，都要送到專用的暗室進行測量的話，成本是非常高昂的，遠遠超過我們購買頻譜儀和TEM小室的預算。
