用戶側配電系統的智能化、精細化、無人值守是當下配電管理的必然趨勢。針對用戶側的配電進線回路，設計安裝智能儀表，再通過后臺系統來實時監測各用能回路的工作狀態；并記錄各個回路的電力參數。通過實時監控用能以及相關電力參數、提高用能安全、可靠及維護效率、降低維護的人工成本、實現了配電系統監控的無人值守。通過用能的實時監測，數據的采集及存儲，明確用戶的電能使用水平以及配電系統的運行狀態，為用戶節約電力維護成本、物業的管理提供數據依據，后期亦可根據對配電系統的運行數據的分析制定相應的配電系統維護方案。本文對ACREL-2000電力監控系統對用戶側用能智能化做一簡要介紹。

Acrel-2000型智能配電系統，充分利用了現代電子技術、計算機技術、網絡技術和現場總線技術的最新發展，對變配電系統進行分散數據采集和集中監控管理。對配電系統的二次設備進行組網，通過計算機和通訊網絡將分散的配電所的現場設備連接為一個有機的整體，實現電網運行的遠程監控和集中管理。

1、系統結構描述

本監控系統主要實現海淀區興安工業公共公司廠房配電系統進行用電監控；監控范圍為1個變電所的低壓儀表。該系統總計有53只儀表，分2條總線，直接拉至變電所值班室的串口服務器，實現總線上儀表與監控主機的數據連通。

本監控系統采用分層分布式結構，即站控層，通訊層與設備層；

如圖（1）所示：

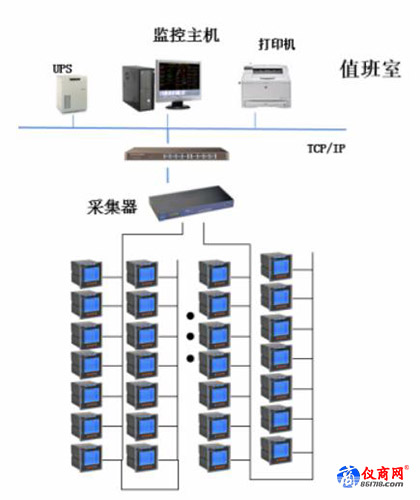

圖（1）網絡拓撲圖

設備層主要為：多功能網絡電力儀表。這些裝置分別對應相應的一次設備安裝在電氣柜內，這些裝置均采用RS485通訊接口，通過現場MODBUS總線組網通訊，實現數據現場采集。

網絡通訊層主要為：串口轉換隔離器，其主要功能為把分散在現場采集裝置集中采集，同時傳至站控層，完成現場層和站控層之間的數據交互。

站控管理層：設有高性能工業計算機、顯示器、UPS電源、打印機等設備。監控系統安裝在計算機上，集中采集顯示現場設備運行狀況，以人機交互的形式顯示給用戶。

以上網絡儀表均采用RS485接口和MODBUS-

RTU通訊協議，RS485采用屏蔽線傳輸，一般都采用兩根連線，接線簡單方便；通訊接口是半雙工通信即通信的雙方都可以接收、發送數據但是在同一時刻只能發送或接收數據，數據最高傳輸速率為10Mbps。

RS485接口是采用平衡驅動器和差分接收器的組合，抗噪聲干擾能力增強。

2、電力監控系統主要功能

2.1 數據采集與處理

數據采集是配電監控的基礎，數據采集主要由底層多功能網絡儀表采集完成，實現遠程數據的本地實時顯示。需要完成采集的信號包括：三相電壓U、三相電流I、頻率Hz、功率P、功率因數COSφ、電度Epi、通訊設備運行狀態等數據。

數據處理主要是把按要求采集到的電參量實時準確的顯示給用戶，達到配電監控的自動化化和智能化要求，同時把采集到的數據存入數據庫供用戶查詢。

2.2 人機交互

系統提供簡單、易用、良好的用戶使用界面。采用全中文界面，CAD圖形顯示低壓配電系統電氣一次主接線圖，顯示配電系統設備狀態及相應實時運行參數，畫面定時輪巡切換；畫面實時動態刷新；模擬量顯示；開關量顯示；連續記錄顯示等。

2.3 歷史事件

歷史事件查看界面主要為用戶查看曾經發生過的故障記錄、信號記錄、操作記錄、越限記錄提供方便友好的人機交互，通過歷史事件查看平臺，您可以根據自己的要求和查詢條件方便定位您所要查看的歷史事件，為您把握整個系統的運行情況提供了良好的軟件支持。

2.4 數據庫建立與查詢

主要完成遙測量和遙信量定時采集，并且建立數據庫，定期生成報表，以供用戶查詢打印。

2.5 用戶權限管理
