圖 7  Simulink 環境下安全跟車距離模型

將安全跟車距離模型在 Simulink 環境下進行搭建，并通過快速原型設備進行實車測試。測試過程中實時獲取目標車輛的相對距離、相對速度以及自車的速度，根據式（6）實時計算安全跟車距離。Simulink 環境下的模型如圖 7 所示。

其中，停止距離 stopGap 為 7 m，駕駛員反應時間 T_r 為 2 s，加速度常數 a 為 1.5 m/s^2。

4. 基于駕駛特性的 ACC 系統實車測試

4.1 實車測試環境

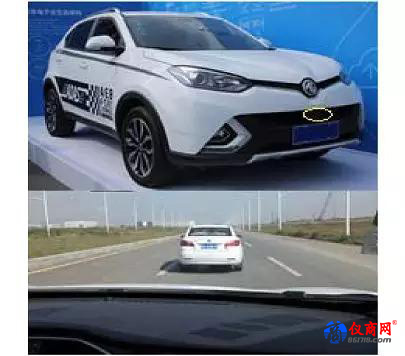

圖 8  ACC 開發平臺與測試場景

將安全距離計算方法集成到 ACC 模型中，并進行實車測試，測試平臺和測試環境如圖 8 所示。通過快速原型方式將算法下載到 AutoBox 中，接入毫米波雷達獲取目標距離、方位角、相對速度等障礙物信息，接入整車網絡獲取自車車速、轉向盤轉角等車輛狀態信息。通過制動減速度、發動機扭矩實現自車車速控制，從而保持安全距離。

4.2 實車測試數據分析

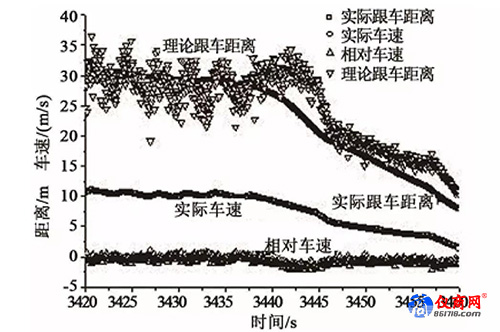

圖 9  實車測試結果

圖 9 為基于圖 7 的安全跟車距離進行自適應巡航的實車測試數據。從圖中可以看出，所提出的計算安全跟車距離的模型能夠為自適應巡航系統提供有效的控制目標，并與車速控制系統形成合理的閉環，及時響應速度與相對速度的變化，以此為依據進行后續控制能夠?qū)⒆攒嚺c目標車之間的距離保持在合理范圍內。

5. 結論

分析跟車過程中的駕駛行為，結合前車運動、自車運動和駕駛員反應時間計算實際跟車過程中的理論安全距離，通過與實際跟車測試數據對比，發現模型能夠較好地擬合跟車過程，可用于自動駕駛或者自適應巡航系統的跟車距離決策，并且通過特征參數調整獲取不同駕駛/乘坐習慣，這使自適應巡航系統更加符合駕駛員的跟車行為，帶來更好的舒適性。
