開機正確鉗表顯示“OLΩ”，用戶可以如右圖所示用隨機的測試環檢驗一下。鉗表顯示值應該與測試環上的標稱值一致（5.1Ω）。顯示值與標稱值相差一個字，是正常的。如：測試環的標稱值為5.1Ω時，顯示5.0Ω或5.2Ω都是正常的。 用戶可放心使用。

鉗表的具體操作方法請參考使用說明書。

6. ETCR2000系列鉗表在各種接地系統的應用。

一般情況下，我們將接地系統分為三種：多點接地系統、有限點接地系統、單點接地系統。下面介紹ETCR2000在這三種種接地系統的應用

1）多點接地系統的應用

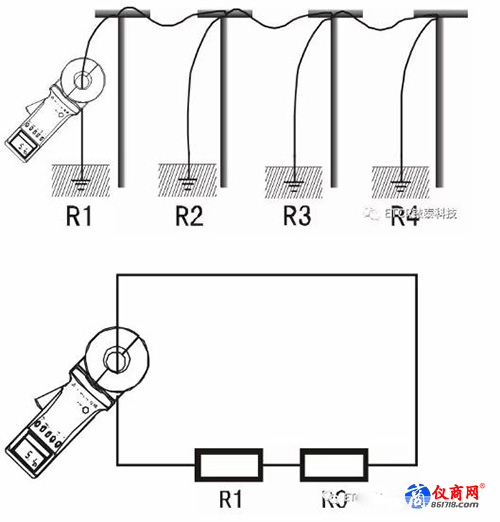

多點接地系統（例如輸電系統桿塔接地、通信電纜接地系統、某些建筑物等），它們通過架空地線（通信電纜的屏蔽層）連接，組成了多點接地系統。見下圖。當用鉗表測量時，其等效電路如下：

其中：R1為待測的接地電阻。

R0為所有其它桿塔的接地電阻并聯后的等效電阻。

由于接地點數量很多，從工程角度設定R0=0。這樣，我們所測的電阻就應該是R1了。多次不同環境、不同場合下與傳統方法進行對比試驗，證明上述設定是完全正確的。

對于多點接地系統，無需斷開接地引線，無需輔助地極，只需用ETCR2000+鉗表鉗住接地引線即可測出阻值。

2）有限點接地系統的應用

有些桿塔接地系統是由數個桿塔通過架空地線彼此相連；某些建筑物的接地也不是一個獨立的接地網，而是幾個接地體通過導線彼此連接。這種3個以上10個以下的接地系統我們稱為有限點接地系統。

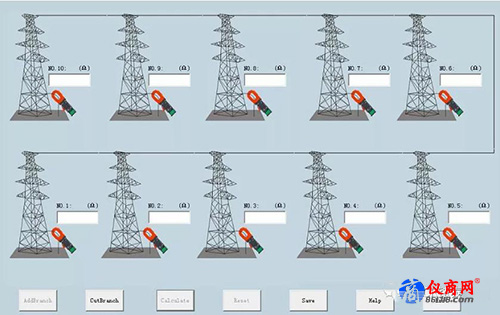

這種情況也較普遍。在這種情況下，如果將上圖中的R0視為0則會對測量結果帶來較大誤差?？梢酝ㄟ^一組非線性方程組把阻值解算出來，但是人工解算它是十分困難的。為此，我公司提供了“有限點接地系統解算程序軟件”，用戶可在PC機上進行機解。

3） 單點接地系統的應用

從測試原理來說，ETCR2000系列鉗表只能測量回路電阻，對單點接地是測不出來的。但是，用戶完全可以利用一根測試線及接地系統附近的接地極，人為地制造一個回路進行測試。下面介紹二種用鉗表測量單點接地的方法，此方法可應用于傳統的數字式接地電阻表無法測試的場合。例如地下室內或樓層上的機房、避雷針、電梯、加油站、被混凝土覆蓋的接地體、以及無法從系統中分離的接地體等等，使用數字式接地電阻表測量接地電阻是非常困難的，但ETCR2000鉗表利用輔助地極和一根測試線就可以測算出它們的接地電阻。

（a）．二點法

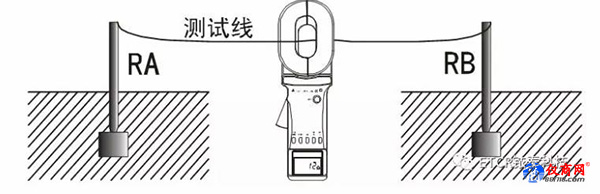

見下圖，在被測接地體RA附近找一個獨立的接地較好的接地體RB（例如臨近的自來水管、建筑物等）。將RA和RB用一根測試線連接起來。

由于鉗表所測的阻值是兩個接地電阻和測試線阻值的串聯值：RT=RA+RB+RL

其中：RT為鉗表所測的阻值。

RL為測試線的阻值。

將測試線頭尾相連即可用鉗表測出其阻值RL。

所以，如果鉗表的測量值小于接地電阻的允許值，那么這兩個接地體的接地電阻都是合格的。如果輔助地極接地良好（如消防栓、建筑物大地網等），由于輔助地極的接地電阻很小，所以被測地極的接地電阻近似于鉗表所測的阻值。

（b）．三點法

三點法可以準確測算出接地極的阻值。如下圖，在被測接地體RA附近找二個獨立的接地體RB和RC。
