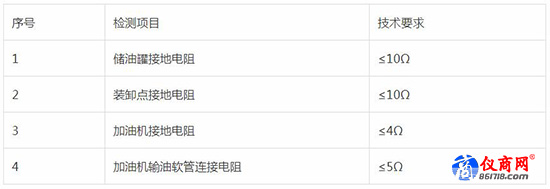

根據JJF2-2003《接地式防靜電裝置檢測規范》，加油站主要需測試如下設施的接地電阻及連接電阻。測試時使用的儀器必須滿足GB3836-2000《爆炸性氣體環境用電氣設備》的要求。

ETCR2000B+鉗表已通過防爆認證。其防爆標志為ExiaⅡBT3 Ga。防爆合格證號：CE13.2263。它可應用于相應的易燃易爆環境中。下面簡述ETCR2000B防爆型鉗形接地電阻儀在加油站接地系統的應用。

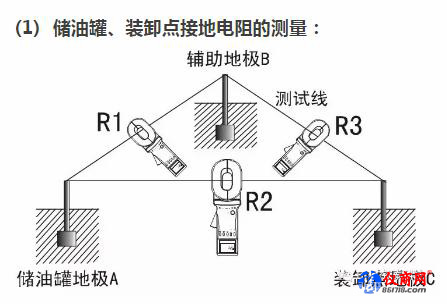

(1) 儲油罐、裝卸點接地電阻的測量：

如上圖，在加油站接地系統中，儲油罐接地極A與加油機相連接，裝卸點接地極C是一個獨立的接地極。再找一個獨立的接地極作為輔助接地極B（如消防栓等），按三點法用鉗表分別測出R1、R2和R3。

則可計算出：

儲油罐接地電阻為： RA=（R1+R2-R3）÷2

裝卸點接地電阻為： RC=R2-RA

輔助地極接地電阻為： RB=R1-RA

注：測R1時，BC、AC間不能有導線連接。測R2、R3時類推。

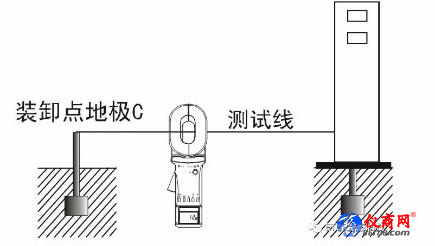

(2) 加油機接地電阻的測量:

如上圖，找一個與加油機接地極互相獨立的接地極，如裝卸點接地極等。用測試線將兩點連接起來，用鉗表測出讀數RT。則可計算出：加油機接地電阻為:

R=RT-RC

其中: RT為鉗表所測阻值。RC為裝卸點接地電阻。

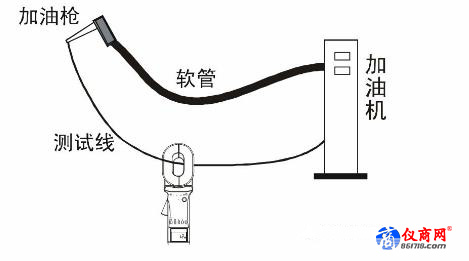

（3） 加油機輸油軟管連接電阻的測量:

用一根測試線將加油槍和加油機連接起來。用鉗表測出讀數RT。則可計算出：

加油機軟管連接電阻為: R=RT-RL

其中: RT為鉗表所測阻值。RL為測試線的電阻。

11. 鉗表測量點的選擇：

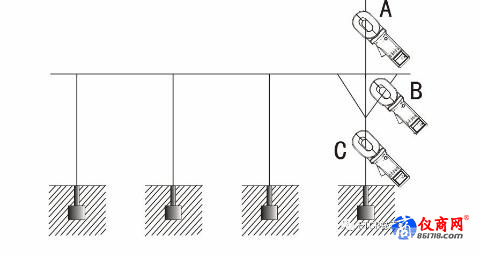

測試接地電阻時測量點的選擇是十分重要的。（請見下圖）

在A點測量時鉗表顯示“OLΩ”，沒有形成回路，測量點是錯誤的。

在B點測量時鉗表顯示“L0.01Ω”，測試的是金屬回路的阻值， 測量點是錯誤的。

在C點測量才是正確的。

12. 使用鉗表的其他注意事項

開機前，扣壓扳機一兩次，確保鉗口閉合良好。

正確開機，顯示“OL Ω”符號后，才能鉗測接地線。

鉗口接觸平面必須保持清潔，不能用腐蝕劑和粗糙物擦拭。

本鉗表是精密儀器，避免鉗表受沖擊，尤其是鉗口接合面。

本鉗表在測量電阻時鉗頭會發出連續的輕微“嗡--”聲，這是正常的，注意區別報警的“嘟--嘟--嘟--”聲。

長時間不用本鉗表，請取出電池。

C型鉗表可以測試接地線上的漏電流，但禁止用鉗表鉗測動力線電流，鉗測大電流會對鉗表的磁環造成不可逆轉的損壞，甚至會造成鉗表的報廢。
