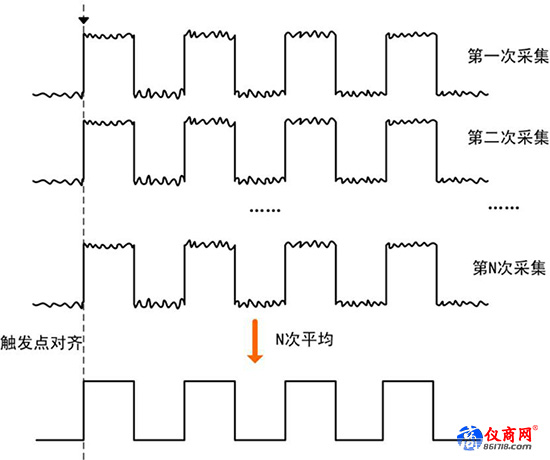

圖 3  平均捕獲模式原理圖

四、高分辨率捕獲模式

在該模式下，該模式采用一種超取樣技術，對采樣波形的鄰近點平均，減小輸入信號上的隨機噪聲并在屏幕上產生更平滑的波形。

原理：對一段波形中的每N個點求平均，把原來的N個采樣點替換成一個平均點來顯示。具體原理圖如所示。

適用場景：通常用于數字轉換器的采樣率高于采集存儲器的存速率的情形，即可提供較較高分辨率、較低帶寬的波形。

注意事項：“平均”和“高分辨率”模式使用的平均方式不一樣，前者為“波形平均”，后者為“點平均”。

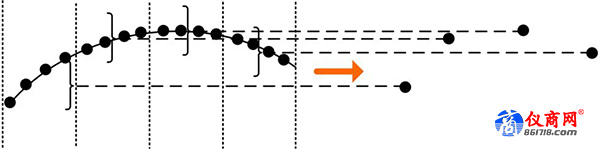

圖 4  高分辨率捕獲模式原理圖

對這4種捕獲模式的捕獲機制與應用特點了解之后，我們來看下它們對同一個輸入信號的顯示情況。將捕獲模式依次設置為標準、峰值、平均和高分辨率模式，很明顯在對比之下，標準捕獲模式下（如圖 5所示），信號噪聲適中，峰值捕獲模式下（如圖 6所示），信號的噪聲顯示比較明顯，而平均（如圖 7所示）和高分辨率（如圖 8所示）捕獲模式下顯示的波形幾乎沒有隨機噪聲。

了解了同一輸入信號在不同捕獲模式下的不同顯示效果之后，再來對這四種捕獲模式做個異同總結：對波形捕獲模式無特殊要求時，一般使用示波器默認的標準捕獲模式。要捕獲窄脈沖或高頻率的毛刺，選擇峰值捕獲模式。想減少噪聲并提高分辨率，使用平均捕獲模式。希望提供較較高分辨率、較低帶寬的波形時，選擇高分辨率捕獲模式。

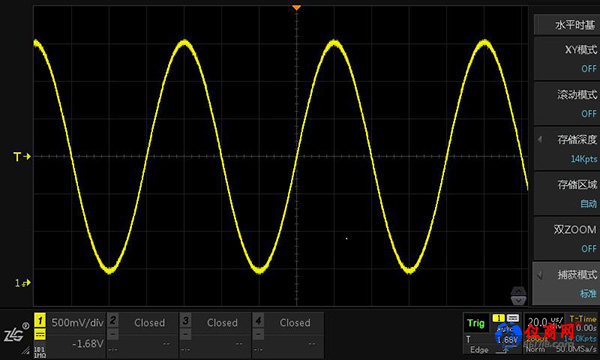

圖 5  標準捕獲模式下的波形圖

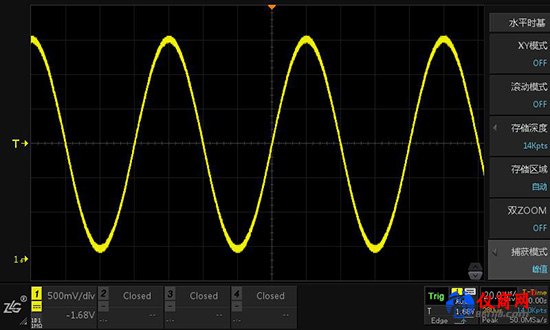

圖 6  峰值捕獲模式下的波形圖

圖 7  平均捕獲模式下的波形圖

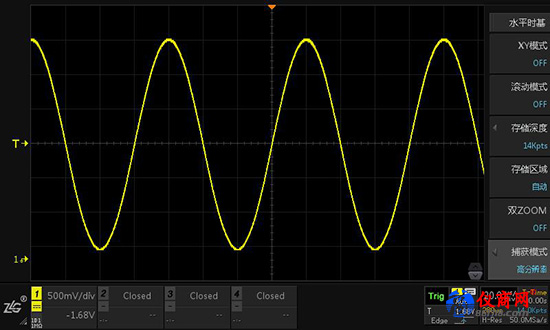

圖 8  高分辨率捕獲模式下的波形圖
