日常我們使用示波器的捕獲模式，一般都只用默認的標準捕獲模式。但捕獲模式有哪些？各自對采樣點的處理方式你了解多少呢？每一種模式適用于哪種波形呢？本文將對比分析這些模式的特點，會讓你有不一樣的發現。

其實在測量波形時，對一些具有某種特征的信號的測量是需要選擇合適的捕獲模式的，這里以ZDS4054 Plus示波器為例，分享示波器幾種捕獲模式的原理和特點及其合適的應用場合。在示波器前面板上按下【Acquire】鍵，在捕獲模式菜單中可以看到其中共包含4種捕獲模式：標準、峰值、平均和高分辨率。

簡單地說，示波器的捕獲模式用于控制如何從采樣點中獲取波形點?，F(xiàn)在我們使用的數字示波器捕獲的是波形的一系列樣值，并對樣值進行存儲，存儲限度是判斷累計的樣值能否繪出波形為止，隨后數字示波器重構波形。而由于處理方式的不同，重構的信號波形也會有一定的差別。下面將介紹這四種捕獲模式重構波形的異同。

一、標準捕獲模式

對大多數波形來說，使用標準模式可以產生最佳的顯示效果。在一般情況下，如果您對示波器捕獲波形的方式?jīng)]有特殊要求時，捕獲模式可以選擇為ZDS 4054 Plus示波器默認的捕獲模式：標準捕獲模式。

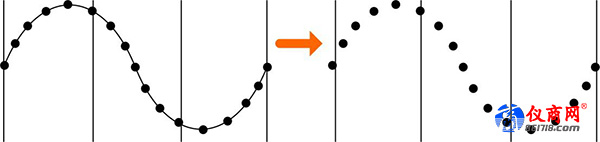

原理：按相等時間間隔對信號采樣以重建波形，具體原理圖如圖 1所示。

適用場景：對波形捕獲模式無特殊要求時使用。

圖 1  標準捕獲模式原理圖

二、峰值捕獲模式

在該模式下，示波器至少能顯示出來與采樣周期一樣寬的所有脈沖。

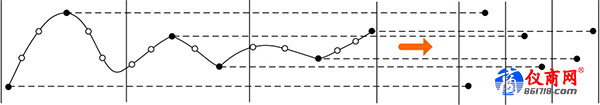

原理：采集到采樣間隔信號的最大值和最小值，具體原理圖如圖 2所示。

適用場景：捕獲可能丟失的窄脈沖和高頻率的毛刺。

注意事項：雖然該模式可避免信號混淆，但顯示的噪聲較大。

圖 2  峰值捕獲模式原理圖

三、平均捕獲模式

在該模式下，可先設置一個平均次數N，具體設置方法為：在示波器前面板上按下【Acquire】鍵，按下【平均次數】菜單軟鍵，通過調節A/B旋鈕設置平均次數的數值。

原理：示波器會對采集的N段波形，將它們按照觸發位置對齊，對N段波形進行平均運算，最終得到一段平均后的波形。具體原理圖如圖 3所示。在ZDS4054 Plus示波器中平均數可設置的范圍是2~65536，系統默認設為64次。

適用場景：希望減少波形中的隨機噪聲并提高垂直分辨率時使用。

注意事項：（1）滾動視圖模式下不支持平均捕獲模式。

（2）平均次數越高，噪聲越小，但波形顯示對波形變化的相應也越慢。
