2438系列微波功率計接71710系列連續波功率探頭和81702、81703系列峰值功率探頭，測量小信號時，需要進行額外的設置，才能保證功率測量準確。

一、71710系列連續波探頭測量小功率信號

在用2438系列微波功率計接71710系列連續波功率探頭進行小信號（小于-60dBm）測量時，此時的信號受環境溫度，被測儀器的干擾等比較敏感，波動比較大，如果不進行合理的操作和設置，會導致測量結果不準確、不穩定。

因此，在用71710系列探頭進行連續波小功率信號（小于-60dBm）測量時，必須進行以下操作：

1）儀器開機后預熱至少15分鐘，保證微波功率計主機和功率探頭溫度穩定；

2）手動設定平均次數為1000，以保證信號測量穩定；

3）關閉步進檢測功能，以保證信號盡快穩定下來；

4）將探頭接到被測設備，關閉被測設備輸出，對探頭進行校零操作；

5）校零后觀測屏幕中顯示功率，當顯示噪聲在-75dBm以下時，打開被測設備功率輸出，等待約20秒鐘，讀取顯示功率值。

如果長時間測量之后，建議按照上述步驟再一次進行校零操作。

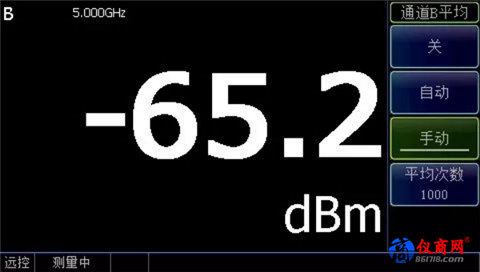

如圖1所示為測量功率為-65dBm，頻率為5GHz連續波信號的測量結果。

圖1 連續波小信號測量

二、81702、81703系列峰值探頭測量小功率信號

使用81702系列峰值探頭測量脈沖信號，當脈沖功率小于-10dBm時，或者使用81703系列峰值探頭測量的脈沖功率小于-25dBm時，此時觸發電平受噪底的影響比較大，脈沖功率波動的也比較大，從而導致內部觸發方式觸發不到或者觸發不穩定，直接影響信號測量波形和自動測量參數無法測量或者測量結果不穩定。

因此，在用81702、81703系列峰值探頭測量小功率脈沖信號（81702系列探頭小于-10dBm，81703系列探頭小于-25dBm）時，必須進行以下操作：

1）用BNC電纜將信號發生器的“脈沖同步輸出”與2438主機的“觸發輸入”連接；

2）設置觸發源為“外部觸發”，設置觸發電平為1V；

3）設置平均次數大于50；

4）設置通道跡線，保證波形位置顯示于屏幕中間，時基設置合理。

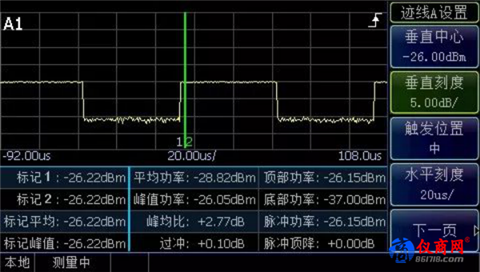

如圖2所示為用81703D峰值探頭測量周期為100us、脈沖寬度為50us、峰值功率為-26dBm的脈沖信號測試圖。

圖2  峰值小信號測量

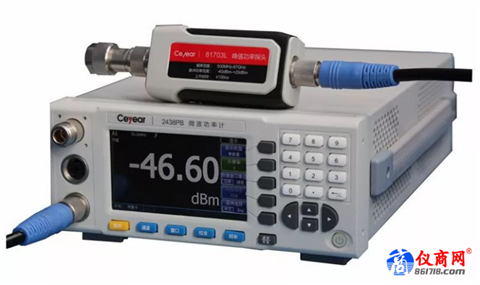

2438系列微波功率計可覆蓋9kHz～500GHz頻率范圍，可覆蓋-70dBm～+50dBm功率范圍，具有良好的動態范圍、功率準確度、測試速度，具有脈沖寬度、脈沖周期、頂部功率、底部功率、上升時間、下降時間等峰值功率各種脈沖參數測量功能，可廣泛應用于航空、航天、雷達、通信、電子對抗、導航等領域?qū)ξ⒉üβ实臏y量。（本文由 中電儀器劉元商 供稿 ）
