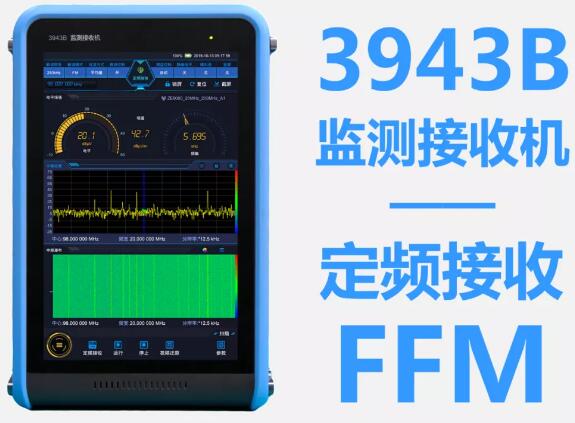

Ceyear 3943B監測接收機是中電科儀器儀表有限公司推出的高性能便攜式接收機，其在9kHz至8GHz頻段內可實現無線電信號高性能接收?？捎糜趫?zhí)行符合ITU規范的發射監測、覆蓋性測量、非法發射源/干擾源快速檢測與定位、重大活動無線電保障等任務。儀器搭載10.1寸全面屏，無按鍵全觸控的便攜式設計能夠帶來良好的使用體驗。

3943B監測接收機具有豐富的信號監測功能，是一臺擁有“十八般武藝”的“信號獵手”。定頻接收（FFM）功能是監測接收機的基本功能之一，可實現對固定頻點信號的監測接收，也是信號監測工作中最常用到的功能，3943B所搭載的定頻接收功能更強大，使用更方便。

1、硬功夫

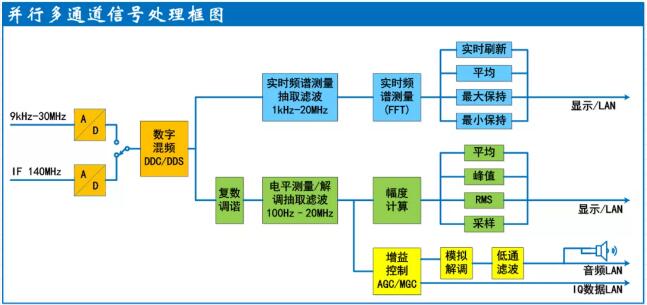

圖1 并行多通道信號處理框圖

強大硬件是3943B的硬功夫，它能夠輕松捕獲9kHz至8GHz的微波信號；20MHz的分析帶寬能夠有效捕獲短脈沖或猝發信號產生的寬頻譜；全頻段預選設計使信號接收性能更加卓越；領先的三通道并行工作機制可同時獲得頻譜、電平場強和解調數據。

2、軟實力

優秀的界面設計、人機交互設計和軟件設計是3943B的軟實力。用戶進入定頻接收功能后，可以直觀的感受到既有科技感又簡潔大方的儀器界面，合理的布局能夠有效顯示多域信息。

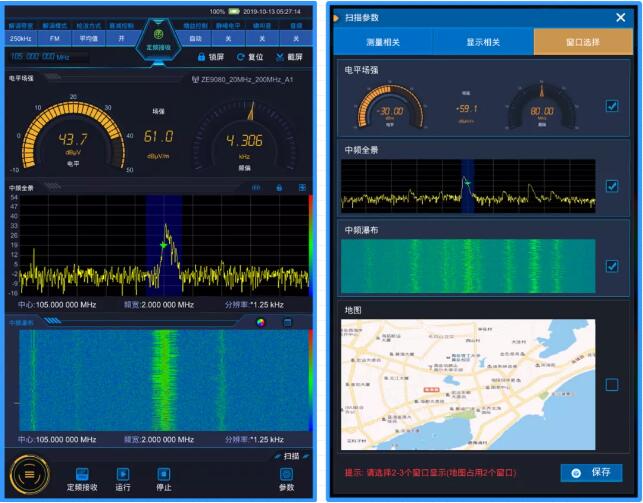

圖2 定頻接收功能界面

3943B的定頻接收功能支持多窗口顯示，可顯示電平場強窗口、中頻全景窗口、中頻瀑布窗口和地圖窗口（選件），可根據需要同時顯示多個測量窗口。

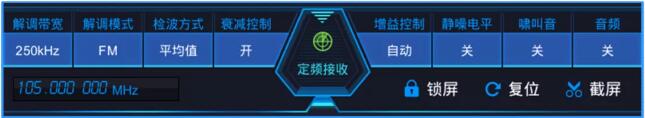

圖3 快捷菜單區

頂部的快捷菜單區可用于快速設置參數和功能，比如設置解調帶寬、解調模式和音頻輸出。

圖4 電平場強窗口

電平場強窗口用于實時顯示電平、場強、頻偏和天線型號。

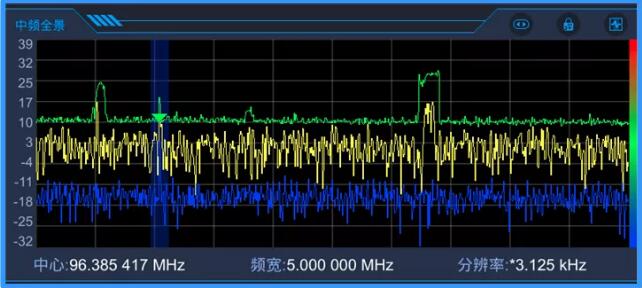

圖5 中頻全景支持多軌跡顯示

中頻全景窗口用于顯示頻譜軌跡，同時支持顯示最大和最小軌跡曲線。軌跡下方為三個常用頻譜參數，點擊對應參數位置即可更改，同時支持觸摸手勢更改參數。

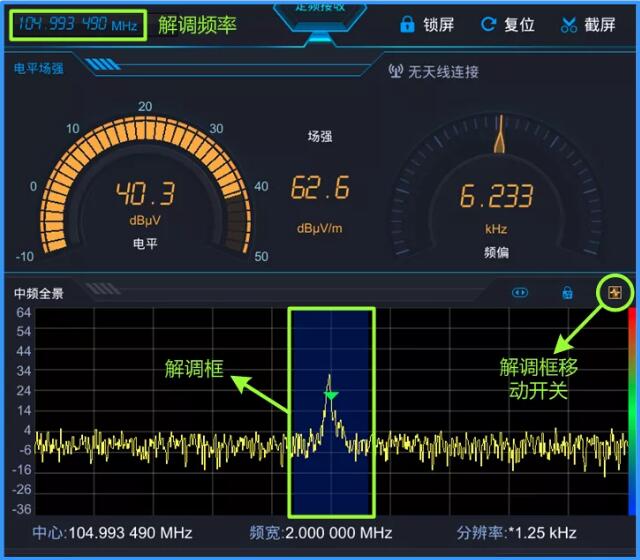

圖6 中頻全景窗口

頻譜軌跡上的藍色標記稱為解調框，表征解調的中心頻率及帶寬，移動解調框可實現分析帶寬內任意位置上信號的解調。

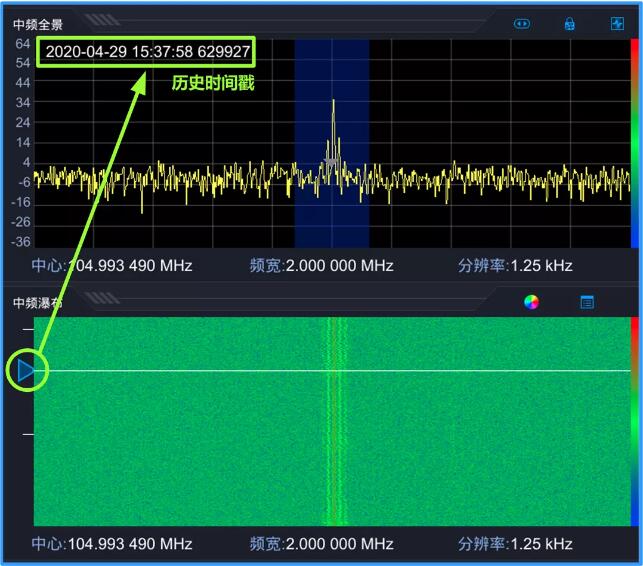

圖7 中頻瀑布窗口

瀑布圖窗口可以顯示和記錄歷史數據，最大可存儲10000幀頻譜軌跡，暫停掃描后可回溯歷史頻譜。
