鋼鐵冶金生產型企業不僅與溫度有非常緊密的關系,同時它也是系統綜合性的企業,除了專用的冶金設備如冶金窯爐外,還有電力、電器和原料化工等輔助性的設備。這些關鍵的設備一旦出現故障,不僅會造成巨大的經濟損失,還容易造成對工作人員的傷害。因此利用紅外成像技術對設備進行檢測,了解和掌握設備使用過程的狀態,及早發現問題查明原因,對于保證安全的生產運營、延長設備的使用壽命有著重要的意義。
紅外診斷技術通常用于以下方面:
降低熱損耗,節約能源;
通過狀態的監控,合理安排檢修,并提高設備壽命;
通過對熱像圖像的分析,對現有工藝進行改進;
在鋼鐵行業各部門、分廠里都有著相應的應用點,燒結廠、焦化廠、制氧廠、煉鐵廠、煉鋼廠、軋鋼廠、熱電廠等。我們介紹部分主要應用。

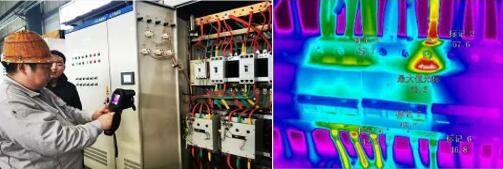

1、設備預維護
設備預維護(電機、軸承、風機、電氣設備 等的檢測),生產設備的在線運行維護、在線檢修、 備件離線修復、備件新品制造、設備安裝、調試和設備系統技改、改善業務等。
2、鋼包耐材溫度檢測
鋼包內部耐火材料,被高溫鋼水長期侵蝕,將導致包壁厚度減薄,易造成穿包漏水事故。與此同時,包壁減薄會引起鋼包表面溫度升高。且減薄程度越大,表面溫度越高。熱像儀檢測鋼包表面溫度,即可反推包壁厚度情況,采取相應維護措施,預防穿包。
3、高爐內襯水冷壁缺陷的檢測
有的熱像儀可對高爐表面進行分區塊的檢測,對得到的紅外熱像圖進行溫度分布分析。對于沒有冷卻器存在的部位,通過爐表面溫度的不同變化,可以直接判斷有無內襯缺陷,若某部位拍攝的熱圖溫度持續上升,可以認定爐內襯已有損壞侵蝕;對于有冷卻器存在的部位,可以依據熱圖分析表面溫度分布情況,找出相對溫度升高的部位,判斷冷卻壁損壞或爐內襯缺陷。

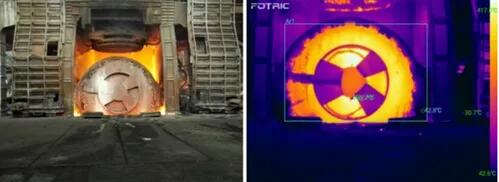

4、轉爐耐材溫度檢測
轉爐結構僅僅有爐皮和爐襯,沒有冷卻部分。用紅外熱像儀對轉爐表皮拍攝熱圖后,通過分析其表面溫度,非常直接就可判斷爐襯的侵蝕損壞程度。

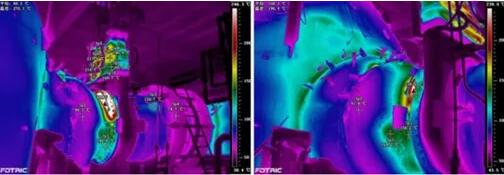

5、熱風爐
熱風爐特別是拱頂部分因其圓弧外形,隔熱材料耐火磚在生產中容易發生裂縫導致脫落,嚴重時有可能造成外殼燒穿導致安全事故。使用熱像儀可以快速、準確地檢測拱頂內襯的破損位置,方便及時維修,保障安全生產。

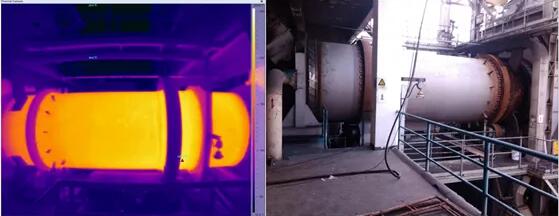

6、回轉窯
通過紅外熱像儀對回轉窯窯體進行檢測,根據紅外熱像圖上高溫異常部分,可以立即診斷該高溫對應部分的內襯存在缺陷,溫度越高,其對應的缺陷越嚴重。

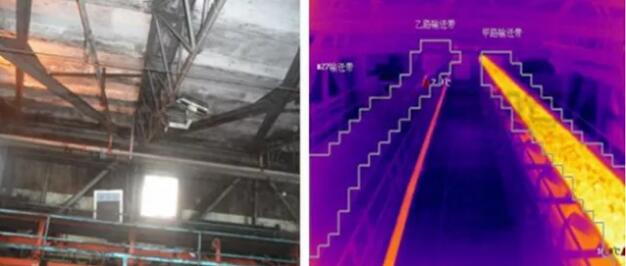

7、燒結輸送帶防火監測
燒結熟料通過傳輸帶運往高爐,在運輸過程中,燒結礦會存在冷卻不到位(正常冷卻后溫度在80-100℃)的情況。高溫燒結礦在運輸過程中便會極易引燃皮帶,導致整個輸?shù)V系統的燒毀,損失慘重。

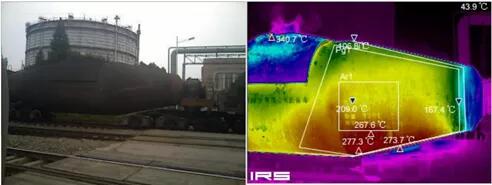

8、魚雷罐車耐材溫度檢測
檢測魚雷罐車的內襯因受到化學侵蝕、機械沖刷和急冷急熱而引起的裂紋、鼓包、脫落等。當耐火材料局部損毀嚴重,而又未被發現時,將造成嚴重的事故。使用熱像儀進行預防性檢測,避免事故的發生。
結語:
