現代網絡分析儀已廣泛在研究，生產中大量運用，網絡分析儀被廣泛地使用于分析各種不一樣部件，材料，電路，設備和系統。無論是在研究階段為了優化模擬電路的規劃，還是為了調試檢測電子元器件，矢量網絡分析儀都成為一種不可缺少的測量儀器。

網絡是一個被高頻率運用的術語，有很多種現代的定義。就網絡分析而言，網絡指一組內部相互關聯的電子元器件。網絡分析儀的功能之一就是量化兩個射頻元件間的阻抗不匹配，最大限度地提升功率效率和信號的完整性。每當射頻信號由一個元件進入另一個時，總會有一部分信號被反射，而另一部分被傳輸。下面一起學習探討一下網絡分析儀中的 S 參數具體是什么？

今天的主角“S 參數”就正式登場了。在仿真中我們一般都用 S 參數來代表無源網絡。S 參數也被稱為散射參數，適用于分布參數電路。

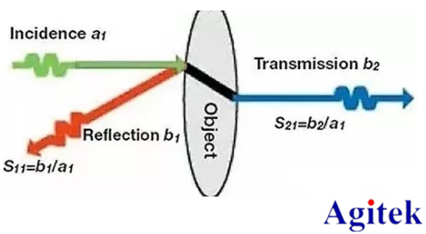

下圖非常形象的表示信號的走向。A1 是入射的信號，B1 是反射的信號，B2 是傳輸?shù)男盘枴 參數就是建立在這些信號能量關系基礎上的網絡參數。

S 參數可以用網絡分析儀測量到，并用網絡分析技術計算。

常用的表達式是 Sij：意思表達為能量從 j 口注入，在 i 口測得的能量，如 S11 定義為從 Port1 口反射的能量與輸入的能量的比值的平方根，也經常被簡化為等效反射電壓與等效入射電壓的比值。

現在我們想象把網絡看成一個“黑盒子”，現在只關心端口能量的數值。

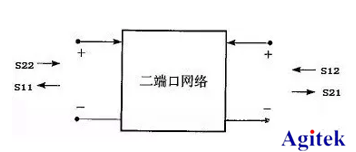

以一個二端口的例子來分析 S 參數的含義：

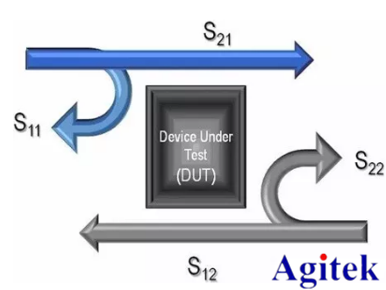

S11：端口 2 匹配時，端口 1 的反射系數

S22：端口 1 匹配時，端口 2 的反射系數

S12：端口 1 匹配時，端口 2 到端口 1 的反向傳輸系數

S21：端口 2 匹配時，端口 1 到端口 2 的正向傳輸系數

我們常用的是 S11 和 S21，他們分別表達的意思是：

對于 2 端口網絡 Port1 輸入信號，Port2 輸出信號，則有：

S11 表示回波損耗，即有多少能量返回了 Port1，當然越小越好，即能量很少反射回來，一般 S11<0.1(-20dB)。

S21 表示插入損耗，即有多少能量傳輸?shù)?Port2，當然越大越好，最大是 1，即能量全部傳輸?shù)?port2，沒有損耗。一般 S21>0.7(-3dB)。

所以，對我們實際工程應用中，S11 和 S21 是兩個比較重要的參數，這兩個參數可以表征網絡的性能。通常我們 S 參數的幅度習慣用 DB 表示。

在實踐中，我們經常用到的單根傳輸線或一個過孔，它就可以等效成一個二端口網絡，一端接輸入信號，另一端接輸出信號，所以如果以 Port1 作為信號的輸入端口，Port2 作為信號的輸出端口，那么 S11 表示的就是這條傳輸線的回波損耗了。
