近日，APM全天科技直流電子負載憑借可靠穩定的保險絲測試功能，助力韓國代理商取得汽車電子元器件領域的訂單。

得力于電子負載的超快電流上升下降響應，目前在確保測試穩定的前提下，測量精度可達100us,可以滿足快融型保險絲的驗證測試需求。

對比之前的解決方案，加入電子負載進行保險絲驗證測試，有如下優勢：

-對直流電源的要求會降低，電源無需工作在極低壓模式下，輸出會更穩定；

-通過負載的CC模式來控制測試回路中的電流，設置更簡便快捷；

-單臺電源可以搭配多路負載與保險絲測試，提高測試效率；

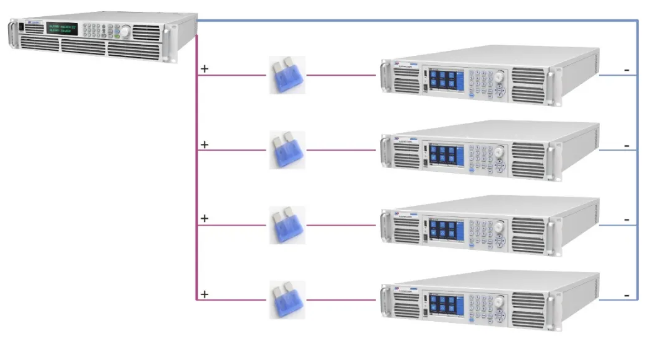

測試框圖

APM 設置說明

A 為開始計數電流，為電流上升階段的任意一點;

B 為保險絲熔斷的測試電流;

C 為結束計數電流，為電流下降階段的任意一點。

為了確保測試的精準，我們建議在參數設定時，確保如下的設定關系：IB≥IA≥IC。

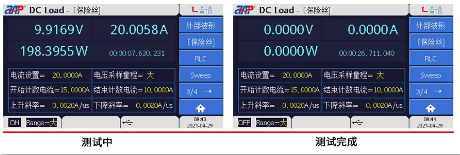

測試數據

在回路中電流達到開始計數電流，計時器開始動作，直到保險絲熔斷后，電流下降到結束計數電流，計時器停止計時，并發出蜂鳴提示用戶測試完成。

全天科技EL系列高密度可編程直流電子負載，具有200V、600V、1200V三種電壓范圍，單機功率從600W到26.4kW,電流可達2880A。通過主從并聯，功率可擴展至528kW。安全可靠可廣泛應用于各類電池的放電、功率電子以及電力電子產品等測試領域。
