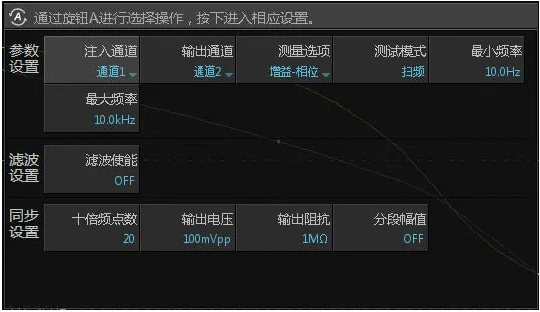

圖3.2 參數設置界面

3、開始測試

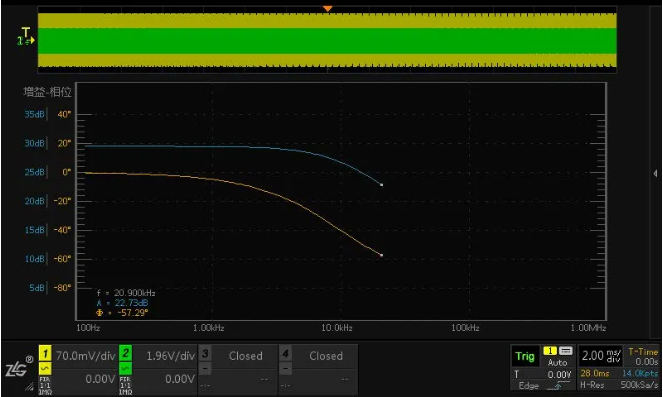

設置無誤后，可以通過示波器面板上【Run/Stop】按鍵或點擊菜單【運行停止按鈕】啟動測試，測試啟動后，界面會切換到環路掃頻運行界面，該界面會根據當前采樣到的頻率、相位差、增益，不斷地自動繪制出頻率與相位、頻率與增益的動態曲線，并且根據曲線的范圍，自動調節顯示的垂直刻度。其中，藍色曲線為增益曲線，橙色曲線為相位曲線。如下圖3.3所示：

圖3.3 掃頻測試運行界面

結果分析

通過掃頻曲線伯德圖，可以直觀的看到整個頻率范圍內的增益和相位變化趨勢，增益裕度（GM）和相位裕度（PM）信息顯示在掃頻界面的右上角，相位裕度（PM）是指增益穿越0dB時的相位值，增益裕度（GM）是指相位穿越0°的增益值，PM和GM是衡量開關電源穩定的一個重要指標。

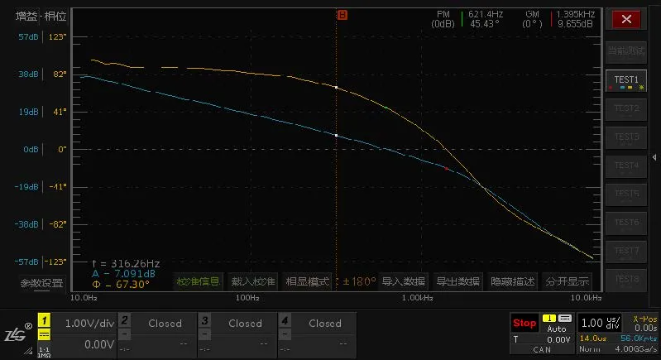

圖4 實測掃頻曲線

通過最終的掃頻曲線如何判斷系統是否穩定？

1、穿越頻率（增益為0dB時對應的頻率）：建議為開關頻率的5%~20%；

2、相位裕度（增益為0dB時對應的相位）：要求一定要大于45°，建議45°~80°；

3、穿越斜率（0dB附近）：要求為單極點穿越，一般是要去穿越斜率在-1左右，即-20dB/十倍頻；

4、增益裕度（相位為0°時對應的增益差）：建議大于10dB（注意，GM是正值，實際測量的增益值為負值，增益裕度 = 0bB – 測量值）。
