在射頻應用中，時鐘源需要關注頻譜質量。一些應用場景下，非整倍數實數波表可能會導致比較差得頻譜質量。當面對這種需求，可以考慮使用復數模式并借助數字可控混頻器來獲得更高質量的信號。
應用注意點
當采用復數模式生成單頻率正弦信號時，可以使用內置插件生成一個較低頻率的正弦基帶復數波表，比如1MHz。然后通過數字混頻器搬移到更高的頻率，當混頻器被設置到999MHz時，通道即輸出一個1GHz的信號。
不推薦使用復數模式生成方波、三角波之類的波形。

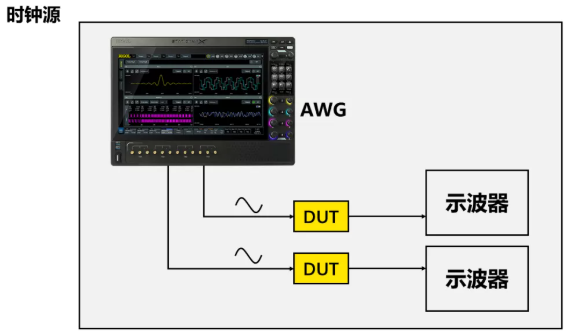

圖10 使用DG70000系列任意波形發生器作為射頻時鐘源
總結
DG70000系列任意波形發生器憑借其5GHz模擬帶寬和12GSa/s的輸出速率，能覆蓋大部分的需求。實數和復數模式為用戶的使用提供了更多的便利性，在各種實驗和測試環境下更加游刃有余。高級序列、多通道同步等功能更是為用戶在量子科技、無線通信、復雜場景模擬等多種應用場景提供高品質的信號輸出，從而應對行業領先應用帶來的挑戰。
