以燃料電池為主的電池為了可以取得電池的放電特性，會將其放電至接近0V。因此會有很多用戶會向我們咨詢?nèi)绾芜M(jìn)行此類放電。之前菊水有可對應0V輸入的電子負載裝置PLZ-4WA系統，但是隨著PLZ-4WA系列的停產，使很多的用戶又陷入了煩惱。

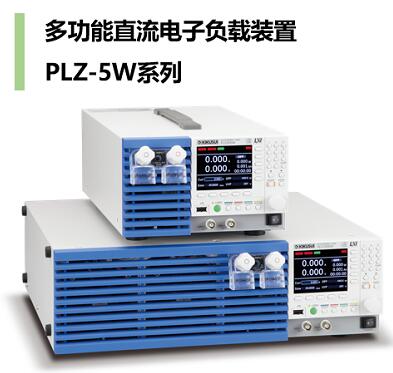

在本期內容中，則會為大家介紹一下如何使用PLZ-5W系列電子負載裝置如何進行0V為止的放電。

電子負載一般在沒有電壓的狀態下是無法進行放電的。PLZ-4WA系列之所以可以進行0V開始的動作電壓的放電，那是因?yàn)殡娮迂?fù)載裝置(PLZ-4WA系列)的主機內部備有電源。

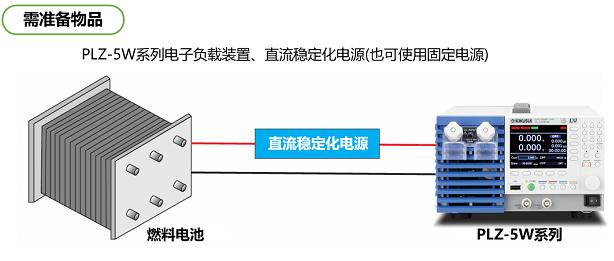

那么運用這個原理，將電子負載裝置PLZ-5W系列進行下圖的連接，即可進行0V為止的放電。

將直流穩定化電源或固定電源在燃料電池與電子負載裝置之間串聯運行后，即使電壓下降至0V，也可以通過加上直流電源的電壓將燃料電池放電至0V。這種方式通常被工程師稱為"偏置電源"。

如何選擇偏置電源：

① 與燃料電池放電的Max電流相同的電源 (例：100A的電流流動時可以輸出100A的電源)

② 可加上負載線與動作電壓的電壓輸出的電源 (例：如果下降5V，則可增加動作電壓輸出10V左右的電源)

《電源電子負載的選定例》

條件 — 燃料電池：5V→0V 50A放電。

電纜電壓下降部分：2V

電子負載：PLZ1205W (從加入燃料電池250W與偏置電源的250W的合計500W中選擇)

偏置電源：PWR401L ( 設定：5V、50A。電壓下降較大時，電壓達到8V時PWR401L即可)

注意點

在選擇與設定電子負載時，也需要增加電源的容量。

進行電壓測量等時，需要使用燃料電池的輸出部分。
