“無論一輛汽車上配備多少傳感器，都至少要裝一顆毫米波雷達?！弊詣玉{駛圈流行這樣一種說法。

如何測試毫米波雷達？隨瑞地測控專家鄭凱博士了解下

作為保障行車安全的重要傳感器，毫米波雷達主要用于盲點監測BSD、自動緊急制動AEB、前方碰撞預警FCW等。毫米波雷達的需求量隨著ADAS的發展不斷增加。L1/2級自動駕駛車輛通常搭配1~3顆毫米波雷達，隨自動駕駛等級向L3+邁進，毫米波雷達搭載量將增至5顆以上。

隨之變化的還有毫米波雷達技術，77GHz將逐步替代24GHz成為主要方案。相對24GHz方案，77GHz方案體積更小；探測距離更遠，可達到100-250m；距離分辨率和速度分辨率更高。

ADAS推進如火如荼，國內外毫米波雷達逐漸量產上車，毫米波雷達測試系統是否跟上了步伐？

NI毫米波雷達測試解決方案合作伙伴瑞地測控，同時也是中國汽車工業協會團體標準T/CAAMTB15-2020《車載毫米波雷達測試方法》的主要制定者之一，用產品回答了以上問題。

瑞地測控毫米波雷達測試解決方案

77GHz雷達的兩個頻段76-77GHz和77-81GHz，帶寬分別是1GHz和4GHz，巨大的帶寬優勢顯著提高了分辨率和精度。

瑞地測控能夠為24GHz、77GHz毫米波雷達提供從研發驗證到生產測試的完整解決方案，實現毫米波雷達的性能指標和功能指標的全面測試驗證。

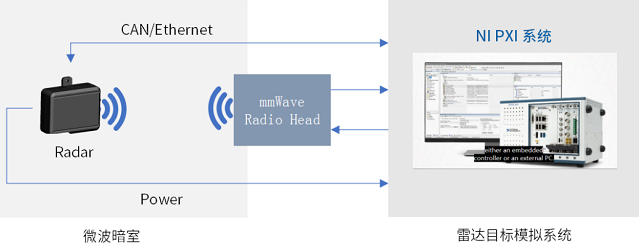

瑞地測控毫米波雷達測試系統框架

瑞地測控毫米波雷達測試系統由四部分組成：測試儀器，微波暗室，機械轉臺和測試軟件。

測試儀器核心設備為射頻前端，可變延遲單元和矢量信號收發器。射頻前端用于捕捉空間毫米波信號，可變延遲單元用于模擬目標物體的運動距離和速度，矢量信號收發器可以實現對毫米波雷達的測量，并且可以提供回波信號干擾，最后再由射頻前端將仿真后的毫米波信號發射。

微波暗箱可以形成優良的測試靜區和隔離外部電磁波的干擾，內部仿真臺架均貼敷吸波材料，在雷達作用范圍內降低環境引入的干擾和不確定性。

機械轉臺組件支持水平和垂直兩個方向旋轉，通過子母夾具的形式適配多種類型的毫米波雷達。采用光學定位手段對檢測設備及待測雷達在空間角度和位置上進行準直和校準，降低機械誤差；并配合機械上下料實現自動化測試。

測試軟件可以自動化完成所需測試項目，包括性能測試、發射機測試、電氣特性測試。

整套測試系統可以實現原至300米的目標距離仿真，±100m/s的目標速度仿真，±90°的目標角度仿真。

這套測試系統背后的基礎架構大有乾坤，據鄭凱博世介紹，這套測試系統是基于NI的汽車雷達測試系統VRTS搭建的。

借力NI VRTS

如前文提到，77GHz毫米波雷達對應的帶寬是1GHz和4GHz。NI VRTS的一個核心優勢體現在對帶寬的支持上。VRTS提供了兩種帶寬：1GHz和4GHz，這是VRTS身上一個閃亮的標簽。

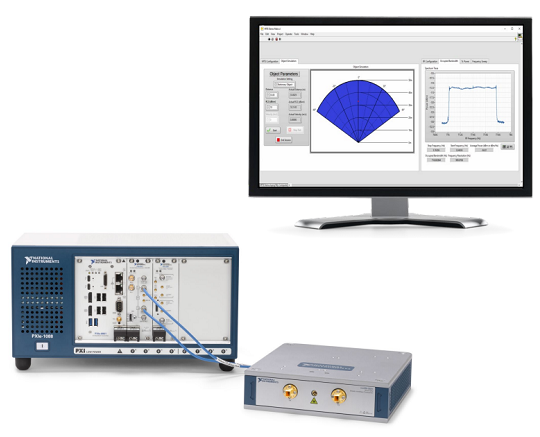

高達4GHz帶寬的汽車雷達測試系統(VRTS)

VRTS在自動駕駛測試領域備受矚目，主要得益于以下優勢：

?擴大測試覆蓋范圍：對多個對象和任意類型的雷達信號角度進行空口對象仿真，瞬時帶寬高達4GHz。

?減少生產測試系統占用空間：實現豎向和CATR暗室集成。

?提高測試速度：采用并行對象仿真、射頻測量功能和運動控制集成，從而加快視野測試。

?適應新需求：在測量、角度、對象和ADAS領域的其他測試方面與時俱進。

VRTS的核心組件包括：

1.PXI控制器和機箱，可根據測試計劃和需求配備不同的軟件和配置；以及NI VRTS API，可用于快速開放式編程。
