天饋系統是無線通信系統不可或缺的組成部分，在通信系統的發射端和接收端都起著至關重要的作用。據統計，天饋系統在整個通信系統中的投資占比約為5%，但是有超過50%的故障發生在天饋系統中，會直接影響通信系統的整體性能。

天饋系統中的饋線、接頭以及其他部件由于長時間裸露在自然環境中，難免會受到惡劣自然環境、人為等因素的影響導致性能下降或故障，比如饋線受外力影響發生磕壓、彎折較大或因動物啃食造成屏蔽層受損；天線因固定不牢或受到外力造成損壞；接頭因降雨和酸霧造成進水、腐蝕。這就需要測試維護工程師及時發現故障進行維修，確保通信系統的正常工作。

圖1 多種因素造成天饋系統性能下降

電科思儀推出的4957系列綜合測試儀集天饋線測試、矢量網絡分析、頻譜分析、功率監測、USB功率測量、矢量電壓計等多種功能于一體，采用手持式機箱結構，具有體積小、重量輕、可電池供電、功能全面、人機界面友好以及環境適應性強等特點，可為天饋系統外場測試提供比較完善的解決方案。

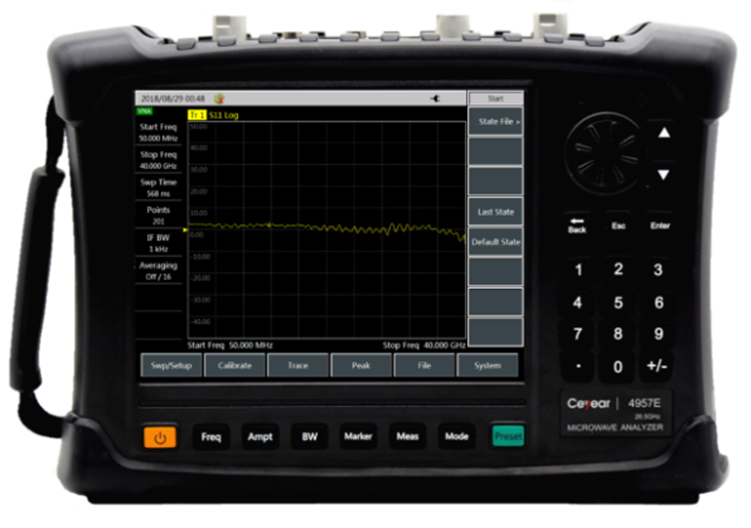

圖2 4957系列綜合測試儀

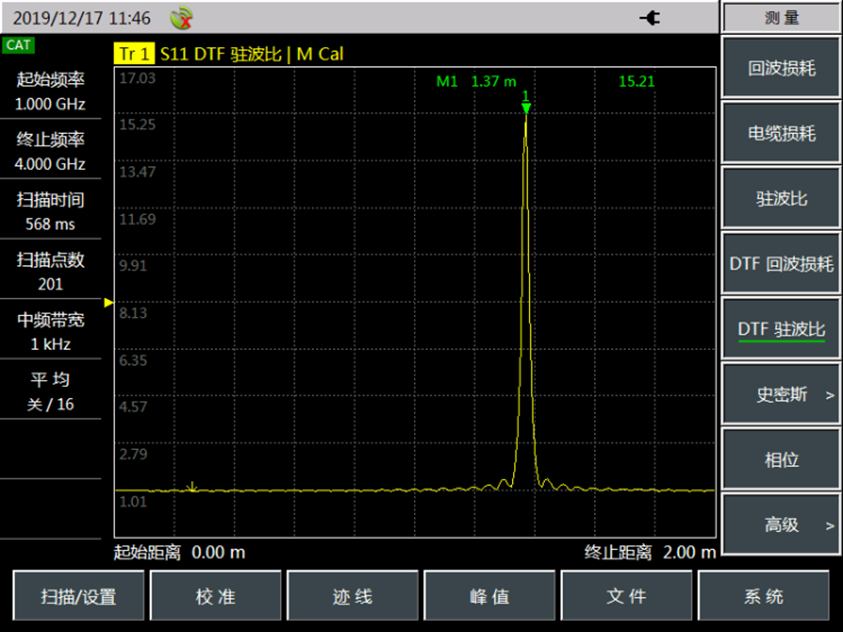

4957系列綜合測試儀專門針對天饋系統開發的天饋線測試功能具有DTF（Distance to Fault，故障點定位）功能，內置了常用的電纜型號，一鍵調用，用戶也可以自行編輯。測試人員首先需要設置頻率、掃描點數等參數，然后進行校準，校準完成后就可以把被測件接到儀器端口上測試。圖3為DTF駐波比測試界面，線纜1.37米處可能出現斷裂，工程師就需要對相關部件進行檢修。

圖3 DTF駐波比測試

除了天饋線測試功能模式之外，4957系列綜合測試儀的矢量網絡分析模式可測試天饋系統中的天線、轉接頭、饋線等器部件的駐波比、阻抗、插損、回波損耗等多種參數，矢量電壓計功能可對電纜的電長度進行精準的測試。

4957系列綜合測試儀作為一款手持式的綜合類測試儀表，除了應用于天饋系統的現場安裝調試和維修保障之外，還廣泛應用于雷達、通信、廣播電視、無線電管理等領域。
