在之前的文章中有講到，當DUT的輸出電壓過低時，電子負載可能無法通過足夠的電流。那么在這種時候，就可以使用偏置電源了。而菊水的直流穩定化電源PWR-01系列、PWX系列以及PAT系列就可以作為偏置電源進行使用。

為何需要使用偏置電源

通過使用偏置電源，DUT的輸出電壓可以直接提高電子負載的負載端子電壓。在不實際改變電流的情況下，很難知道由于積聚的電流變化而引起的負載端子的電壓下降是多少。但是，有了偏置電源，即使不知道電壓會下降多少，也可以通過改變偏置電源的輸出電壓，將負載端子的電壓調節至1V以上。

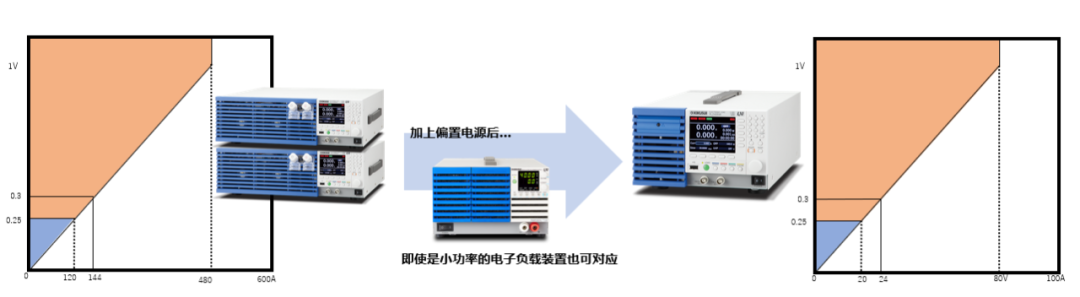

也就是說，如果有偏置電源就可以選擇更小的負載裝置，消除DUT與布線阻抗所引起的電壓下降。另外，即使使用偏置電源，電流的紋波噪聲與電流的變化也取決于電子負載，可用電子負載進行控制。這也就意味著，偏置電源對測試結果基本沒有影響。

其實電子負載裝置沒有必要一定要達到所設定的速率。例如PLZ-5W系列，速率的規格為額定的2%至100%使電流振幅時的電流值在10%至90%期間的值。電子負載具有相對于額定電流，振幅電流越大就可得到越快速率的特性。相反，相對于額定電流，振幅電流越小實際得到的速率也就越慢。從這樣的觀點來看，可選擇更小額定電流的機型可以說是一個優點。

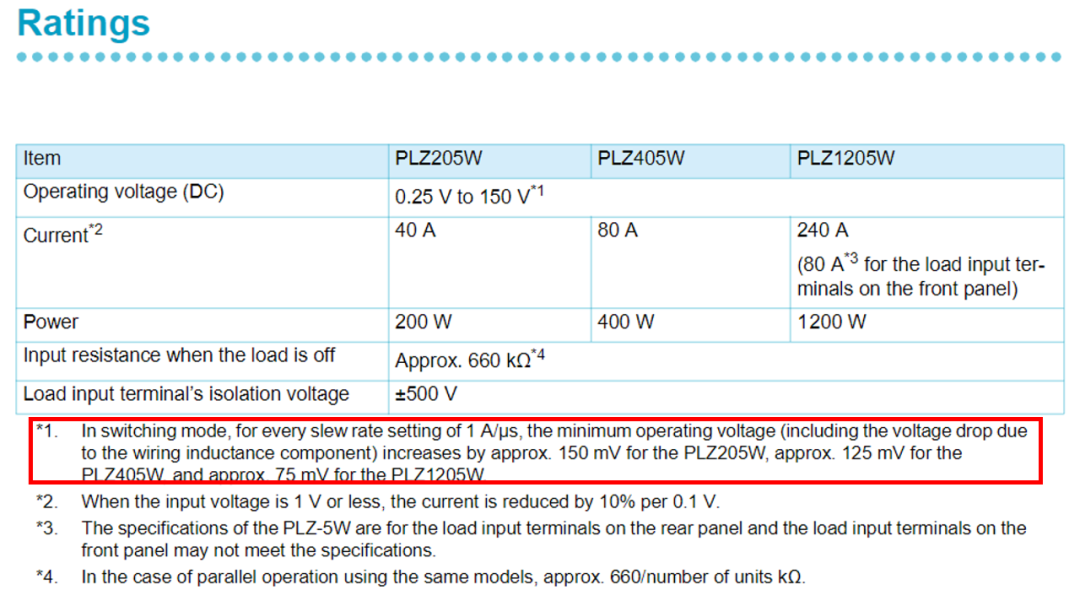

另外，如下圖的規格表所示，PLZ-5W系列的動作電壓就越高速率越快。例如，使用PLZ1205W將CC設定值設置為額定電流一般的120A、速率為10A/μs時，電流上升時的負載端子電壓最低也需要施加1.25V。另一方面，當電流上升時，DUT與配線阻抗會降低負載端子電壓。這時，偏置電源就可以發揮作用了。

偏置電源的連接方式

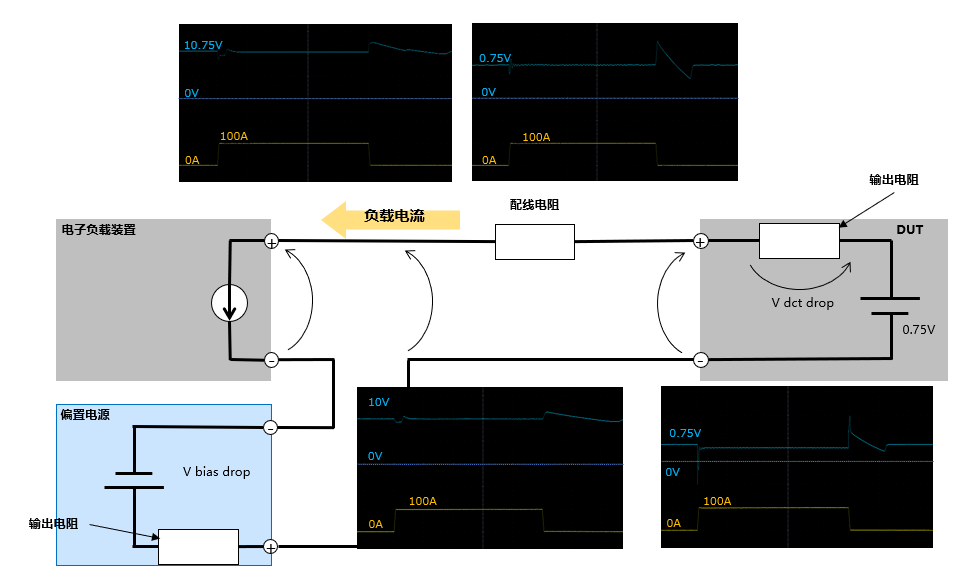

對于偏置電源的連接方式其實很簡單，可以參考下圖。簡單來說，就是將DUT與偏置電源串聯在一起，慢慢增加施加在電子負載的電壓，當DUT為CV時，電子負載將會進行CC動作，偏置電源的輸出電壓將施加至電子負載。但是，實際上會由于DUT、偏置電源、配線電阻的影響而發生電壓變動。

從電流的上升情況來看，施加在電子負載的電壓為DUT的輸出電壓與偏置電源的輸出電壓之和，減去各輸出阻抗與配線電阻的電壓下降。那么，接下來讓我們看一下實際的波形吧。當輸出設定值為0.75V時，會由于負載電流的變動導致輸出端子的電壓根據輸出阻抗而變動。另外，配線的電壓變動也如下圖所示。對電子負載將施加如圖中所示的電壓。即使在負載電流上升時，電子負載的電壓也足夠高、電流振幅也足夠大，所以可以實現與設定的速率相近的速率。

菊水的偏置電源
