信號保真度是評價數字示波器性能最主要的衡量標準，而采用合適的輸入脈沖響應方 式則是示波器高保真還原信號真實面目的非常重要的環節。信號保真度定義為顯示在示波器 屏幕上的波形與被測波形間的擬合程度，而脈沖響應方式表征示波器系統采用何種方式對輸 入激勵不同頻率成份的幅度和相位進行最優化處理，不同的示波器響應方式會生成不同特征 的被測階躍脈沖波形。

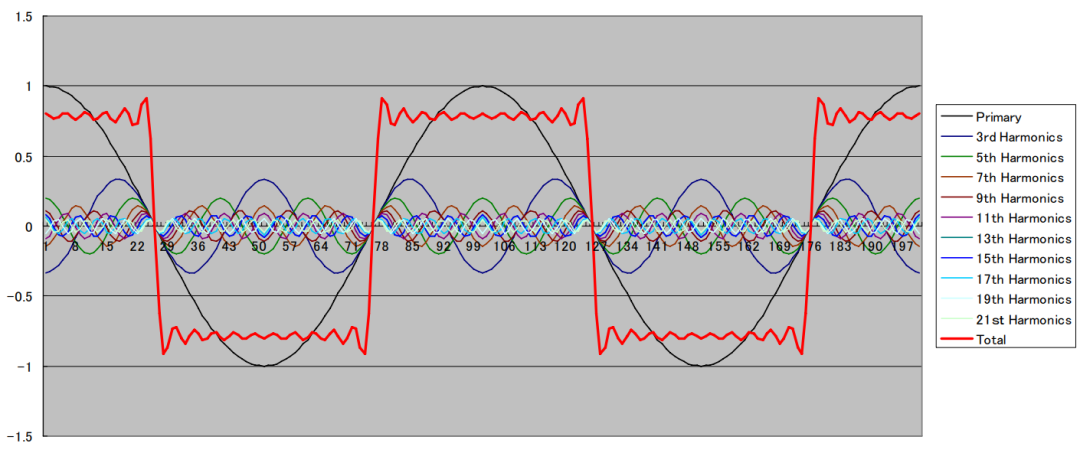

脈沖響應：一個“完美”的方波脈沖包含了無數階奇次正弦諧波分量的幅度。因此，我們可以認為測量系統采集脈沖信號的過程，也就是先采集其各個正弦諧波 然后再合成脈沖的過程。

現在測試測量設備包括數字示波器的前端輸入帶寬和模/數轉換電路的帶寬都是有限的，也就決定了能采集到的諧波分量頻率是有限的。

由于示波器前端模擬部件呈現出低通濾波特性，對輸入信號的不同頻率成份的通過能 力不一致，高頻分量的幅度衰減率要大于低頻分量衰減率，因此幅頻響應曲線不是線性變 換，而是呈滾降（RollOff）趨勢，尤其對高于示波器-3dB 帶寬的頻譜成份更是表現出急 劇滾降特征。根據幅度響應曲線的不同滾降方式，目前業內主流高性能示波器主要提供兩 種響應類型，分別是平坦化響應(Flat Response)和貝塞爾響應(Bessel Response)。

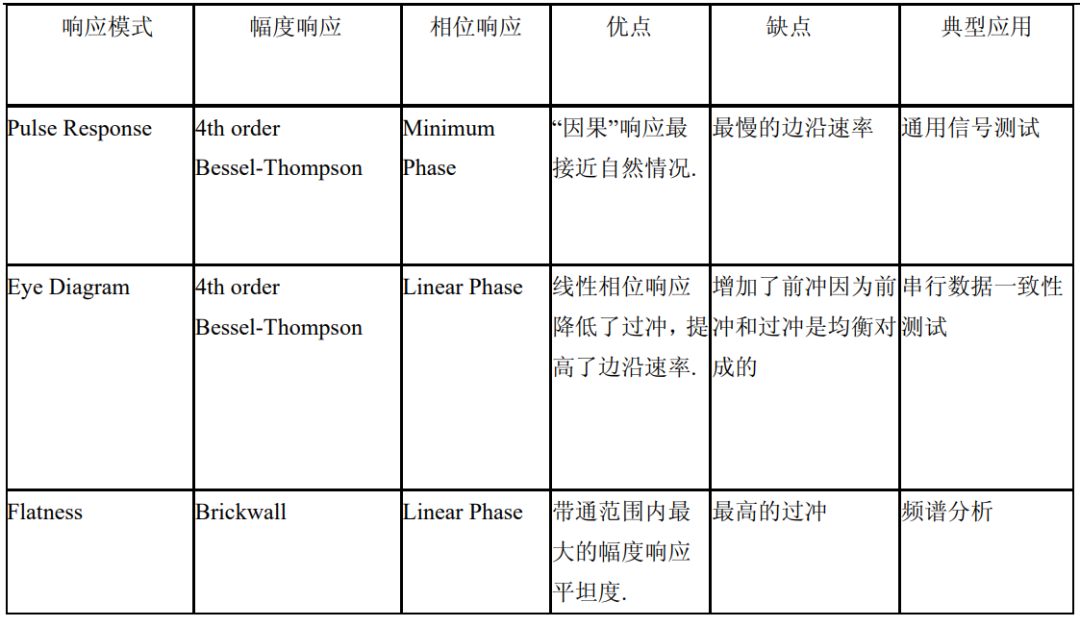

這三種響應優化類型不存在哪個更好的問題，而是分別適應了不同信號的測試應用需求。下表總結了三種響應優化模式的不同特點和適用領域。

示波器的響應方式對信號采集的保真度有著直接的影響，下面是一些常見的示波器響應方式及其對信號保真度的影響

實時采集：實時采集是最常見的示波器采集方式，它能夠?qū)崟r(shí)地顯示信號的波形。實時采集對于持續變化的信號非常有效，但對于高速變化的信號可能存在采樣率不足的問題，導致信號失真。

等效時間采集：等效時間采集通過將信號轉換為一系列短時段的等效波形來捕捉信號。這種采集方式可以減少采樣率不足帶來的失真，但對于快速變化的信號，可能會丟失某些細節。

平均采集：平均采集通過多次采樣然后求平均來減小噪音，提高信號的保真度。平均采集能夠有效地提高信號的信噪比，并減少隨機噪音的影響。

峰值檢測采集：峰值檢測采集可以捕捉信號的最大值和最小值，對于瞬態信號的檢測非常有用。然而，峰值檢測采集無法提供完整的波形信息，只能給出信號的極值。

綜上所述，示波器的響應方式不同，對信號采集的保真度會有不同的影響。根據具體的應用需求和信號特點，選擇適合的示波器響應方式非常重要。
