Half Subcarrier Shift：主要是某些應用為了避免本振泄漏，把子載波偏移一半（但是LTE中直接不用0號子載波）。

System Sample Frequency：系統采樣頻率。

FFT Length：即FFT次數。

Cyclic Prefix Length：循環前綴長度，例如40(0:7:133);36表示0、7、133號符號的CP為40，其他的為36，單位是Sample。

Guard Lower/Upper Subcarriers：上邊/下邊的保護子載波的個數。

Subcarrier Spacing：根據System Sample Frequency和FFT Length自動計算子載波間隔。

Actual Signal Bandwidth：根據FFT Length和Guard Subcarrier自動計算有效的帶寬。

Power Reference Type：功率參考模式，以那種方式作為功率的參考，如All Symbols就是儀器設置的射頻功率就是所以Symbol的平均功率。

Spectrum Control：設置濾波器，或者Window加窗，以限制帶寬，代價是對EVM有些影響。

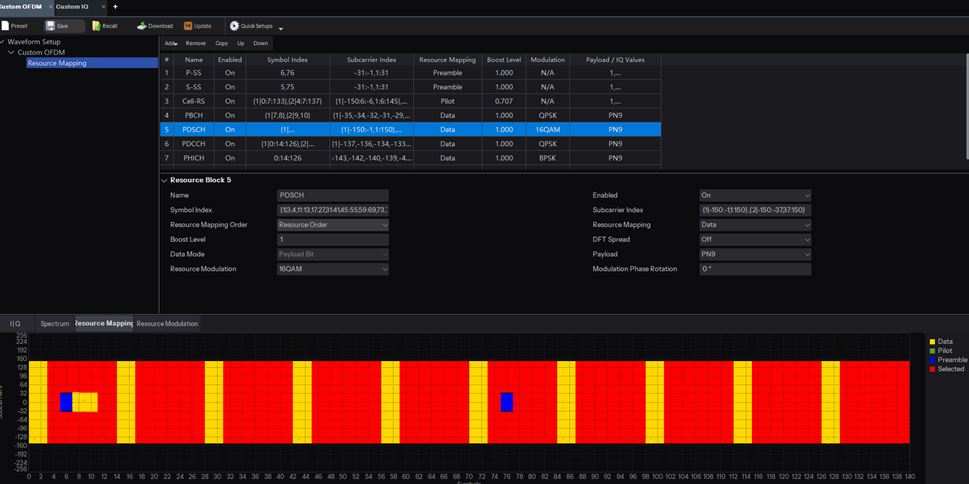

Resource Mapping資源映射

資源映射是最復雜也是最關鍵的功能，需要使用者對OFDM的基本元素，自定義的幀結構有深刻的理解，其核心思想就是通過菜單的參數設置，定義OFDM幀的二維平面上每個元素RE（Resource Element）的功能、屬性、調制方式、載荷數據。

資源塊（一個共同功能屬性的RE的集合）基本屬性有：Symbol Index（時域/符號）坐標范圍，Subcarrier Index（子載波/頻域）坐標范圍；功能/特性/用途---Preamble、Pilot、Data；Boost Level—相對功率；Payload—載荷數據類型。

點擊表格上方的“Add”右側箭頭，選擇一個類型（Preamble/Pilot/Data）即可添加一個資源塊。

由于RE數量眾多，需要一些簡寫的方式，來實現多個元素的映射定義。其基本語法和C語言或者Matlab的語法類似。

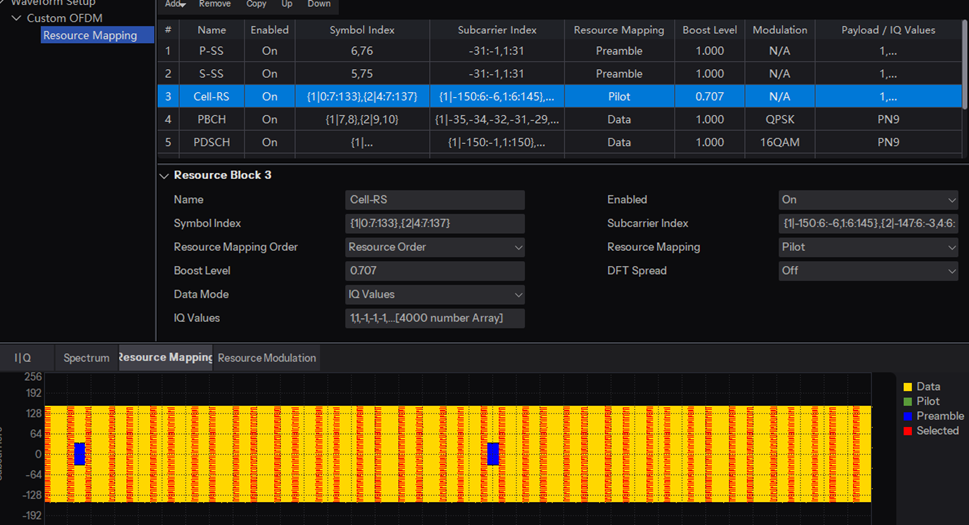

以LTE的Cell RS為例（在Quick Settings 菜單下拉，選擇 LTE：Downlink）：在當前的Cell ID情況下， Cell RS是在時域、頻率離散插入的。類型是Pilot，Pilot需要定義固定的載荷數據。所以需要定義時、頻域坐標。

其中：

Name：給當前的資源塊取一個名字

Symbol Index時域坐標：有兩組，注意兩個大組是對應的，

起始0，終止133，步進7

起始4，終止137，步進7

Subcarrier Index頻域坐標：有兩組，每組又分成2個小組，

起始-150，終止-6，步進6；起始1，終止145，步進6；

起始-147，終止-3，步進6；起始4，終止148，步進6

Resource Mapping Order：資源映射順序：

Given Order：表示將資源塊Payload IQ值序列按照參數Symbol Index 與參數Subcarrier Index 給出資源單元的順序進行映射。

Resource Order：表示按照信道資源單元的OFDM符號與子載波編號由小到大的順序進行映射。

兩種映射順序都按照子載波優先的規則進行映射，即先填充當前給出的OFDM符號上的所有給出子載波，再填充下一個給出OFDM符號上的信道資源單元。

Resource Mapping：當前資源塊的類型（Add的時候已經指定）：

Preamble—前導，實際中不一定非要在幀的前面，其功能和Pilot類似，是發一些已知約定好的固定數據，其Data Mode部分只能是IQ Value，需要指定每一個RE的IQ值（會有表格編輯菜單彈出）

Pilot—導頻，發一些已知約定好的固定數據，其Data Mode部分可以是IQ Value或Payload Bit，如果是IQ Value類型，需要指定每一個RE的IQ值（會有表格編輯菜單彈出）
