Data—數據，如果選擇數據類型，用戶可以設定調制方式和數據類型（PN序列或者自定義數據）

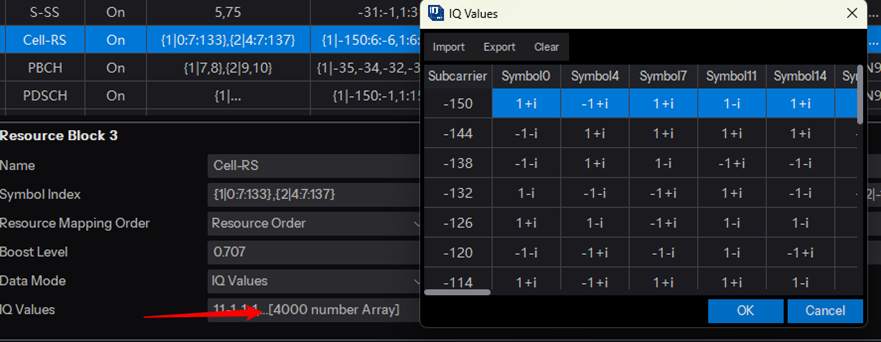

LTE的例子中Cell-RS（小區參考信號）選擇Pilot模式，Data Mode選擇IQ Value，并點擊下一行的“IQ Values”后面的編輯區域，會彈出窗口，讓用戶輸入每個Cell-RS內部的RE的IQ數據，其Subcarrier和Symbol序號根據剛剛設置的Subcarrier Index和Symbol Index自動生成，只需給每一個RE填上對應數據即可。

本例中的數據，根據3GPP的LTE物理層定義和當前的Cell ID，帶寬等參數填入。

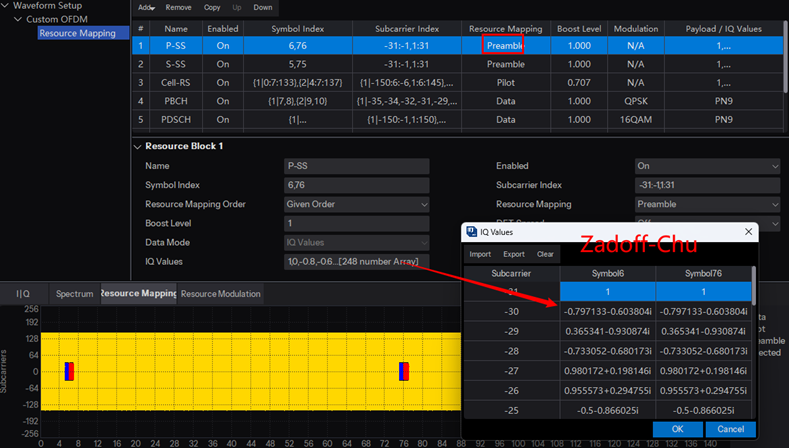

類似的，本例中的PSS（主同步）部分，這里類型是Preamble，IQ Value是Zadoff-chu序列對應的IQ值。

圖示

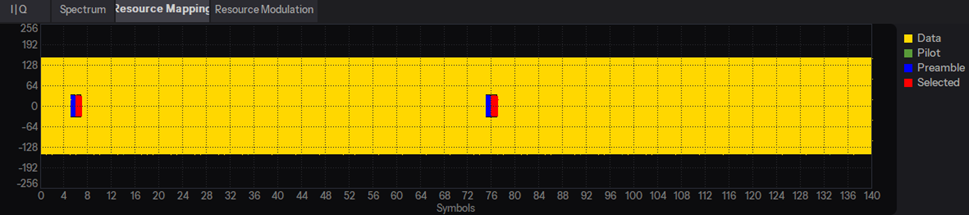

屏幕下方可以顯示當前配置下的IQ時域圖，頻譜圖，資源映射圖（二維），資源塊調制方式（二維），方便使用者觀看每個資源塊的映射和調制狀態。

在上面的表格中選中的資源塊，其Resource Mapping和Resource Modulation中會用紅色顯示。

文件操作和更新

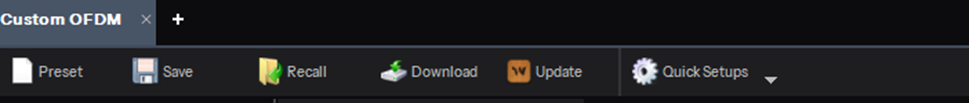

任何參數改變之后，Update菜單會閃爍，提示需要點擊Update，才能把當前的IQ數據更新，更新完即可下載到儀器。

Save有兩種功能，如果選擇文件類型是*.state，可以把當前的狀態保持，以便下次調用；如果選擇文件類型是*.arb，即導出數據波形文件，arb文件可以直接在儀器上打開播放。

小結

本文介紹了OFDM調制的基本組成部分，以LTE下行幀為例，介紹Siglent SigIQPro波形配置該波形的具體步驟和主要參數的解釋，以此例為基礎，用戶可以方便地使用SigIQPro配置自定義的OFDM信號。

SigIQPro功能齊全，設置方便，并具有完善的圖形顯示功能，讓用戶直觀的看到生成的信號的時、頻域分布，并可以下載到Siglent矢量信號源和任意波形發生器，是專用OFDM信號生成和分析的有力助手。
