01 人形機器人中有哪些傳感器？

傳感器是能夠把特定的信息（物理、化學、生物）按轉換成某種可用信號輸出的器件和裝置，一般由敏感元件、轉換元件和基本電路（也稱轉換電路）組成。敏感元件感受被測量的狀態，轉換元件將相應的被測量轉換成電參量，而基本電路將電參量接入電路并轉換成電量。傳感器的核心部分是轉換元件，其決定了傳感器的工作原理。

圖1：傳感器基本構成與工作原理示意圖

人形機器人由控制、感知和執行三大部分組成，其中感知是控制和執行的前提，因此傳感器是人形機器人中核心的感知部件，人形機器人需要通過傳感器實現對外界光、力、聲、電等信息的感知，為控制和執行提供實時反饋。

多數工業或移動機器人應用的傳感器相對較少，如移動機器人使用視覺、激光雷達進行導航或避障，協作機器人使用力矩傳感器做力反饋、利用視覺進行分揀與檢測等，而人形機器人則需要綜合使用各類傳感器，對傳感器的需求量大、種類多。根據特斯拉機器人Optimus成本估算，各類傳感器占總成本比率超27%，是人形機器人主要核心零部件。

圖2：人形機器人中用到的傳感器（概覽）

傳感器種類眾多，并且可以按照輸入量、轉換原理、輸出信號、輸入和輸出的特征、能量轉化方式、應用范圍等多種方式分類。例如，按照輸入量，可分為物理量、化學量、生物量傳感器；按照轉換原理，可分為結構型、物性型、復合型傳感器；按照應用范圍，可分為位置、力、液面、能耗、速度、溫度等傳感器。

圖3：傳感器的整體分類

具體到機器人身上，根據檢測對象的不同可分為內部傳感器（或稱為本體感知傳感器）和外部傳感器。內部傳感器主要用來檢測機器人本身狀態，多為檢測位置和角度的傳感器，常見如陀螺儀（用于測量和維持方向）、加速度計（測量加速度）等。

外部傳感器主要用來檢測機器人所處環境及狀況的傳感器，幫助機器人檢測和識別周圍的物體、距離、溫度、光線等信息。常見如攝像頭（提供視覺數據）、雷達（檢測物體距離和速度）、激光測距儀（精確測量距離）、紅外傳感器（檢測熱源和距離）、超聲波傳感器（用于測距和避障）等。

02 內部傳感器

內部傳感器中，目前應用最多和最廣泛的是慣性測量單元（Inertial Measurement Unit，IMU），它是一個包含加速度計和陀螺儀的單一集成單元，典型配置通常包含三個軸向的陀螺儀和三個軸向的加速度計，可以測量物體在三維空間中的角速率和加速度，然后進行數據處理，求解輸出物體的速度、位置與姿態。根據結果，實時調整從而實現機器人本體精確的運動軌跡規劃。

圖4：IMU工作原理

根據芯動聯科招股說明書，IMU的BOM成本拆分中陀螺儀的成本最高，占比77.65%，其次為加速度計。慣性傳感組合和技術服務的成本占比較低。主要壁壘硬件端在于陀螺儀，軟件端為算法控制和軟件集成。

陀螺儀主要包括激光陀螺儀、光纖陀螺儀和 MEMS陀螺儀，但對人形機器人來說最常用的解決方案是MEMS陀螺儀，相較于國內，國外MEMS慣性技術經二十多年的理論與實踐，技術更加成熟，眾多科研單位及公司如 Honeywell、ADI、Sensonor、Silicon Sensing、Colibrys 等公司都有成熟的商業化應用，占據市場的主導地位。

03 外部傳感器

3.1

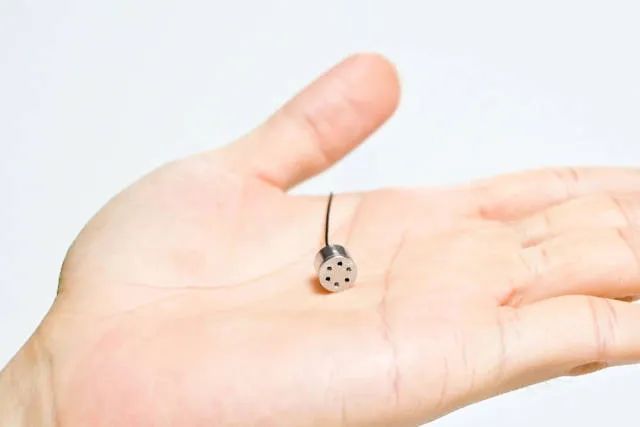

力矩傳感器
