ZLG震撼推出低壓差線性穩壓器ZL6105，兼容1117封裝，具有良好的瞬態響應與調整率，集成多保護功能。內嵌掉電電荷泄放電阻，下電迅速干凈。ZL6105為您的高標準設計需求提供理想選擇。

ZL6105系列芯片是廣州致遠微電子有限公司自行設計的低壓差線性穩壓器（LDO），采用先進的CMOS工藝技術打造，外部?jī)H需要少量的元器件即可實現低壓差線性穩壓功能。

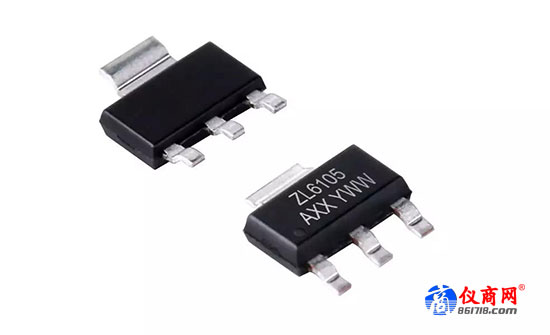

ZL6105系列LDO

ZL6105是一款500mA線性穩壓器，具有低壓差、低靜態電流等優點，具有良好的負載調整率與線性調整率與瞬態響應，良好的PSRR，同時具有上下電迅速，掉電快速放電功能，以及欠壓、過流、短路和過溫等保護功能。非常適用于2.3~5.5V的供電設備，ZL6105提供多種輸出電壓型號可供選擇。

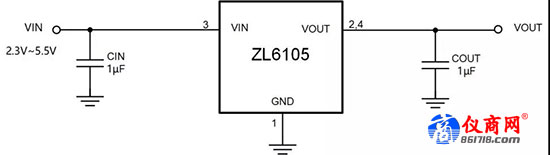

圖1 ZL6105典型應用電路

1、低壓差

ZL6105在500mA負載電流下壓差為250mV（典型值），300mA電流下壓差為150mV（典型值）。低壓差的LDO可接受更低的工作電壓，應用在輸入電壓更低的場合，低壓差應用降低了耗散功率，有效提高電源效率。

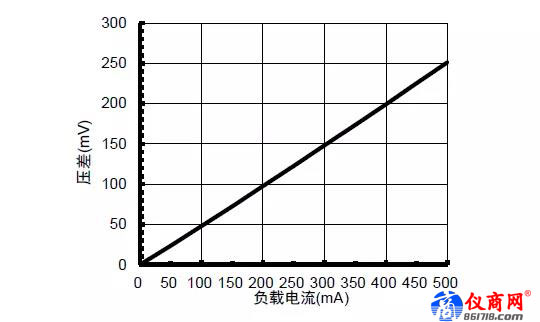

圖2 壓差特性曲線

2、低靜態電流

ZL6105在工作電壓范圍內最大的靜態電流不超過60μA。

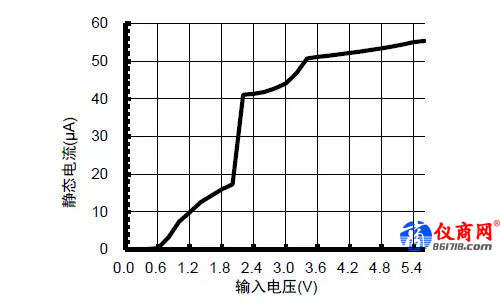

圖3 靜態電流特性曲線

3、良好的瞬態響應

ZL6105在輸入電壓變化時（△VIN=1V）,輸出電壓變動35mV左右，并且輸出電壓能快速恢復穩定，負載從100μA到500mA切換時，輸出電壓變動20mV左右。良好的瞬態響應讓ZL6105的輸出電壓穩定可靠。

圖4 線性瞬態響應波形

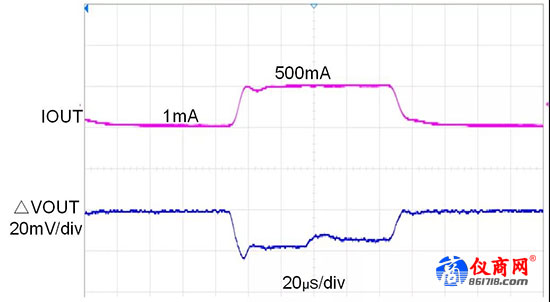

圖5 負載瞬態響應波形

4、良好的調整率

ZL6105輸入電壓在VOUT+1V~5.5V范圍內，線性調整率典型值為0.2%（6mV）。輸出負載在100μA~500mA范圍內，負載調整率典型值為1%（30mV）。

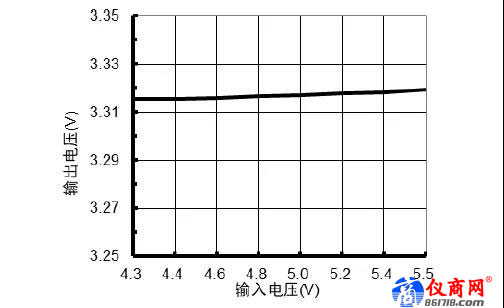

圖6 線性調整特性

圖7 負載調整特性

5、上電迅速，下電快速放電

ZL6105輸入電壓上升越過欠壓閾值（典型值2.15V），內部快速啟動使得輸出很快達到穩定狀態。當輸入電壓掉落到欠壓閾值時（典型值2.15V），芯片電壓輸出關閉，同時啟動內部快速放電電路，使輸出端的電容殘存電荷快速放電。此功能可以大大提高被供電電子系統的可靠性，尤其是有效能夠解決因?yàn)樯想娋徛蛘呤堑綦娋徛桓蓛粼斐傻腗CU“死機”的問題。

下面是某普通LDO（3.3V版本）與ZL6105（3.3V版本）在相同的輸入電壓VIN與相同的負載情況下，上電與掉電波形對比，可以看到ZL6105上下電明顯更加快速。

圖8 某普通LDO與ZL6105上下電波形對比

6、集成多保護功能

芯片內置欠壓保護、過流保護、短路保護和過溫保護電路，電源輸入電壓小于2.15V（典型值），穩壓器內部欠壓鎖定電路將禁用輸出。當芯片輸出短路或者電流超過過流保護閾值，芯片將進入過流保護狀態，限制電流輸出。當芯片溫度過高時，芯片將過溫關斷，當溫度下降到一定值時，芯片將重新啟動。

7、多種輸出電壓可選

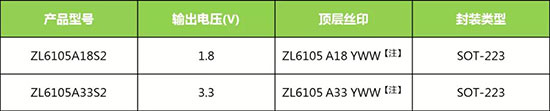

ZL6105系列產品有多種輸出電壓可選，常備型號有ZL6105A18S2（輸出1.8V），ZL6105A33S2（輸出3.3V），其他輸出電壓類型可接受定制。
