近日，中電科儀器儀表公司（簡稱：中電儀器）發布了高達110GHz系列無源部件，包括1.0mm同軸轉接器、同軸波導轉接器、同軸微帶轉接器、定向耦合器。該系列部件產品頻率覆蓋范圍從DC到110GHz，采用IEEE287-2007標準的1mm精密接口，除了滿足日益苛刻的寬帶測試需求，相對于帶寬有限的波導測試方案，可以用單一器件實現全頻段測試，從而減少毫米波系統的復雜性、內部的交叉連接和不確定性。

轉接器猶如測試系統的關節，是被測件與測試儀器的通信橋梁，高頻鏈路中的轉接器對于鏈路中信號傳輸質量有著舉足輕重的作用。微波及毫米波系統里最常用的3.5mm、2.92mm，名字都是來源于外導體內徑的尺寸，那么問題來了，1mm連接器界面定義為1mm外導體內徑，空氣介質，50歐姆阻抗和0.434mm中心導體外徑。母頭的中心針外徑0.25mm，對于LPC和GPC母頭針都有開槽設計，母頭壁厚只能有0.09mm！對，你沒有看錯，從設計、材料到機械加工都具備無限挑戰！

而作為測試中反復連接的轉接器，必須具備低反射高重復性等品質來保證測試精度。中電儀器此次發布的1mm系列轉接器不僅端口形式多樣，更獲得了很好的回波損耗，可以有效減小測量誤差。

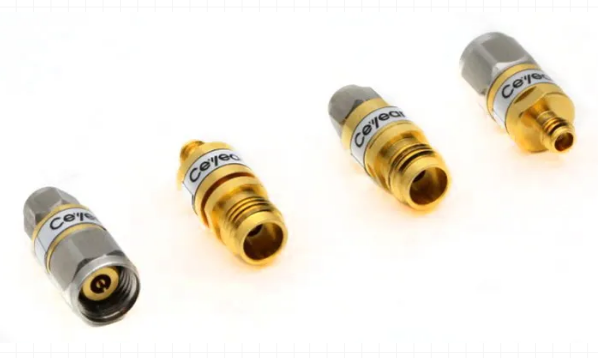

同軸系列轉接器主要包含：

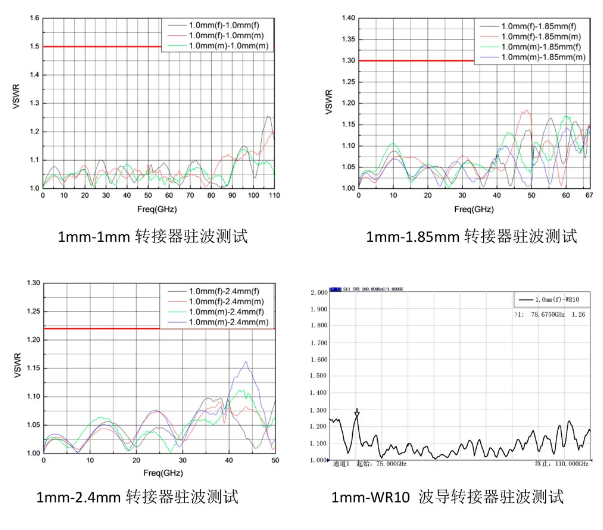

1.0mm-1.0mm（DC -110GHz）轉接器，駐波比≤1.5

1.0mm-1.85mm（DC -67GHz）轉接器，駐波比≤1.3

1.0mm-2.4mm（DC -50GHz）轉接器，駐波比≤1.22

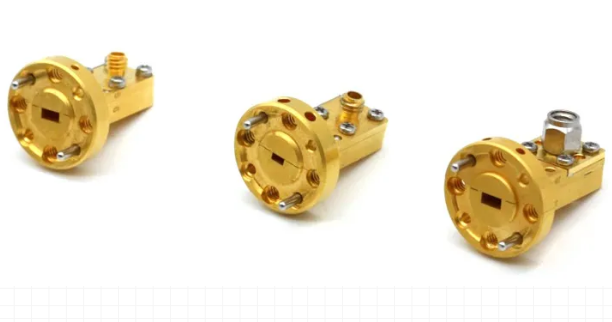

同軸-波導系列轉接器包含：

WR10-1.0mm（75GHz -110GHz）轉接器，駐波比≤1.38

WR12-1.0mm（60GHz -90GHz）轉接器，駐波比≤1.38

WR15-1.0mm（50GHz -75GHz）轉接器，駐波比≤1.38。

同軸-微帶轉接器：

多用于微波有源模塊，使用頻率為DC -110GHz，覆蓋全頻段，回波損耗大于15dB。

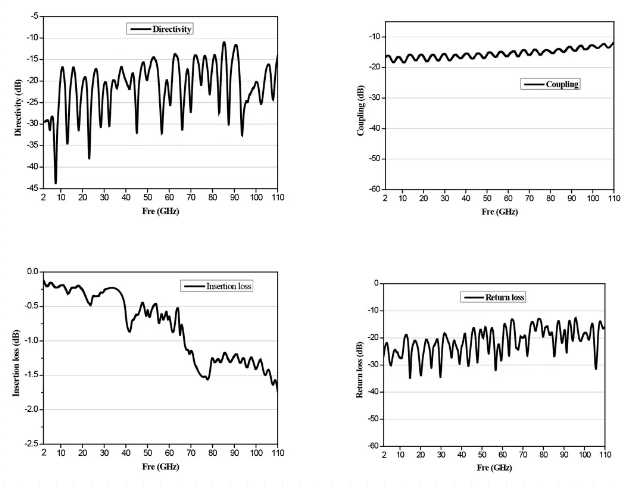

1mm定向耦合器測試

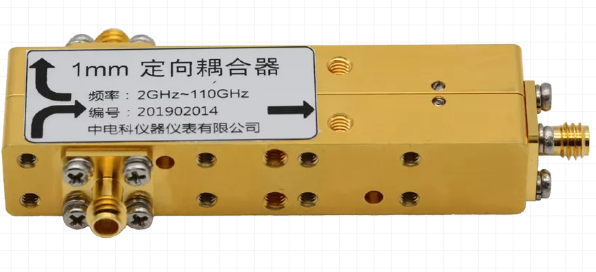

耦合器圖片

用于微波信號的監測以及分離的1mm定向耦合器，在微波測試系統中應用廣泛，如功率的監測，源輸出功率穩幅，信號源隔離等。此次發布的1mm定向耦合器可實現2GHz到110GHz的超寬帶工作頻率要求，產品結構緊湊，性能優異，全頻段回波損耗優于10dB，直通插損小于2dB等，可在寬頻帶，高精度的微波測試中提供優良的性能保障。

同軸連接縮到1mm，毫米波測試前進一大步。中電儀器持續關注微波毫米波產業創新，針對1.0mm端口的S參數測試的同軸校準件近期也將設計確認推向市場，敬請關注！
