5G時代存在很多測試挑戰，比如更高的工作頻率（可能高達80GHz），更高的帶寬（1GHz），更多的天線數量，其中如何評價5G信號在無線傳輸信道中的傳輸特性，也是各研究機構面臨的難題。對于無線通信系統，收發之間的用戶信道特性是其所能提供的業務可行性和質量的決定性因素，必須全面了解和模擬實際信道特性才能設計出高質量的收發裝置。

5252DB頻段覆蓋24.25-28.5GHz、31.8-33.4GHz、37-42.5GHz、45.5-53.6GHz、66-71GHz、71GHz-76GHz、81-86GHz頻段，頻段帶寬1GHz；系統具有靈活組建收發系統的能力，其中24.25-28.5GHz、31.8-33.4GHz、37-42.5GHz支持最大16T16R的MIMO信道參數分析和建模能力，所有覆蓋頻段范圍內支持SISO天線參數解析能力。利用該平臺，可以廣泛深入地研究新一代信道測量算法，實現仿真和真實場景測試的完美結合，加快信道測量算法的演進過程，對5G信道傳輸特性的參數估計實現質的突破和飛躍。其獨具的多通道收發一體、高性能、全方位測試能力及直觀操作方式，使其成為無線通信研發、生產及科研領域的完美測試平臺。

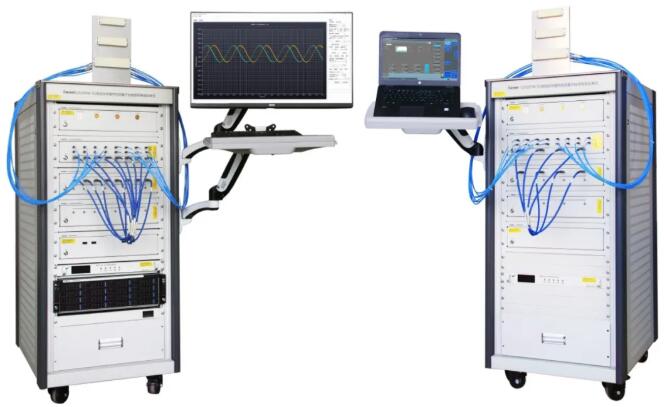

圖1 5252DB 5G高頻段傳播特性測量平臺

5252DB 可進行收發多通道并行測試，在發送端和接收端都引入了并行加切換方式實現MIMO信號處理，更接近真實的MIMO 信號傳播場景，也能實現較快的測量速度，助力測試人員大幅度提升測試效率。其中信道建模軟件功能分成三個模塊：信道沖激響應、信道參數估計以及統計特性分析，通過導入測量數據、校準數據以及發送端生成的PN序列，然后載入數據完成后啟動軟件進行計算，獲得信道沖激響應CIR、時域參數(Power Delay Profile或PDP，包括每條路徑的路徑延遲和路徑損耗)、空間域參數(包括每個路徑的到達角度和出發角度)和頻域參數(如多普勒頻移等)，可幫助前沿通信實驗室等科研單位開展相關領域技術研究與應用。下面介紹5252DB平臺MIMO信道測試功能：

首先正確配置5252DB發射平臺和接收平臺，控制發射平臺發射MIMO信號并通過陣列天線傳輸?shù)浇邮掌脚_(tái)，然后通過接收平臺將數據保存到存儲模塊中，打開信道分析軟件即可對數據進行信道參數分析如下圖，可以對數據進行CIR分析、到達角離去角分析、多普勒功率譜分析、時延功率譜分析、發射端及接收端相關性分析，并進行圖形化顯示。

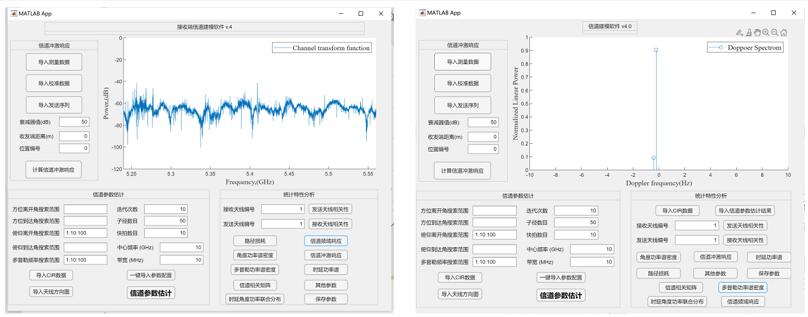

圖2 信道參數分析
