作者：陳峰

矢量信號源現行的校準方法是與信號分析儀之間互相測量校準，這對于標準量值溯源來說是不合適的，本文探討通過測量功率、頻率和時間基本量值，進行矢量信號源的校準。

矢量信號源調制質量

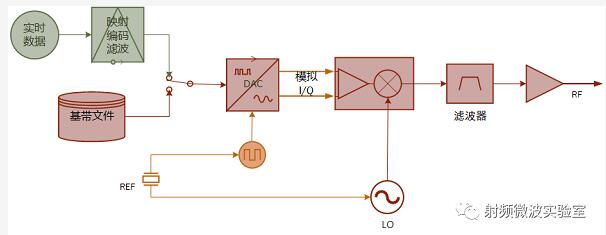

矢量信號源，可產生I/Q矢量和數字調制的信號發生器，用于產生3Gpp規范的各類移動通信信號、產生和模擬GNSS導航、產生和模擬各種雷達信號等應用。

表征矢量信號質量的參數有EVM、幅度誤差、相位誤差、頻率誤差、原點偏移等等，現行的計量校準方法是信號源與信號分析儀之間互相測量校準，也就是說，用一個“標準”信號分析儀，對信號源進行計量評價。然而從溯源角度，信號分析儀矢量解調分析的結果，不足以作為判定參數誤差的基準和標準。

矢量調制參數的代表是EVM，不同中心頻率、調制符號速率、調制方式、基帶濾波器類型及其滾降參數，EVM各不相同，如果以EVM指標的測量去評價矢量信號源，上述參數的不同設置組合，帶來及其巨大的測試工作量。

矢量信號源調制誤差的測量校準

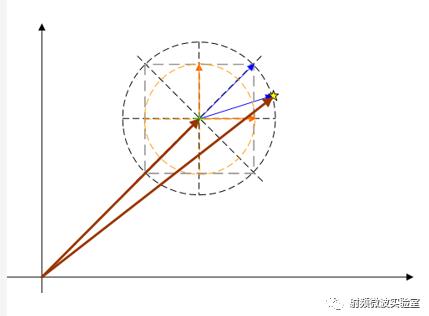

誤差矢量EV是實際測量信號與理想無誤差參考信號的矢量差。

誤差矢量幅度EVM通常表述為誤差矢量EV與參考信號幅度模值的百分比。

通過控制基帶源產生單音信號，改變調制頻率，覆蓋整個調制帶寬，用功率計逐頻點測量其功率幅度，即可獲得該載波頻率處調制帶寬內的功率電平頻率響應Δm(dB)，對應矢量幅度模值|EV|。

· EVM = (10^(|Δm|/20)-1)*100%

· 幅度誤差 ErrMag≈0.707·(10^(|Δm|/20)-1)*100%

· 相位誤差 ErrPhase≈asin(10^(|Δm|/20)-1)

在關注的載波頻率處，按照上述方法測量評估信號源調制帶寬內的EVM等調制質量參數，結果準確且簡單易行。本方法得出的幅度誤差和相位誤差是根據EVM導出的近似值，不能用于信號源的調制幅相頻響修正數據。

幅度相位頻響修正

如果希望分別直接測量獲得信號源的幅度頻響和相位頻響作為信號源的修正數據表，需要用到多載波方法。被校信號源產生多載波，用信號分析儀或?qū)拵静ㄆ鞣治龈鱾€(gè)子載波的幅度頻響ΔA和群時延頻響Δt，然后獲得相位頻響ΔΦ=Δω·Δt，此處Δω對應頻率誤差，而不是子載波間隔。上述方法可以分別測量幅度誤差和相位誤差，然后得出綜合誤差EVM。

其它調制參數

其它重要調制參數有頻率誤差、功率絕對電平誤差和載波泄漏（原點偏移）等。

將基帶I和Q設置為0.707V DC，信號源RF輸出連續波CW，直接測量它的頻率誤差和平均功率及其誤差，設置I=Q=0V，信號源RF輸出即為載波泄漏電平，泄漏電平與平均功率的比值（對數dB）即載波抑制比或原點偏移。
