圖5. 電弧間隙上的電壓波形的直流和交流分量
然而，當間隙打開且電弧持續發生時，可以看到間隙上的壓降約為20 V。此電壓保持不變，隨著間隙增大，其上的電壓會提高。在某一時間點，電弧不再繼續發生，間隙上的電壓回到設定值。
對電壓波形交流性能的進一步分析可揭示更多信息。當間隙閉合且沒有電弧時，電壓波形上出現瞬變，如圖6中紅圈區域所示。

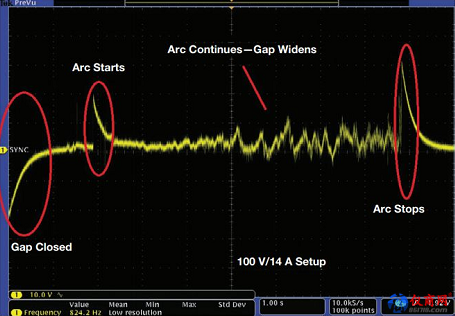

圖6. 電弧間隙上電壓的交流分析
當電弧燃起并持續時，又出現一個瞬變。隨著間隙進一步打開，最初高頻分量的幅度看似較低，但隨著間隙變寬，其幅度也增大，直至間隙過寬（100 V/14 A為14 mm）導致電弧不能維持自身而停止。當電弧停止時，再次出現一個高瞬變。

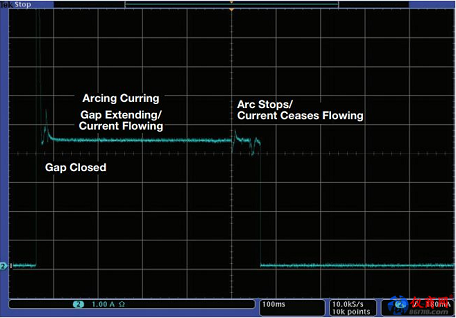

圖7. 從電流分析得到的電弧直流和交流分量
對流過系統的電流的進一步分析顯示：當電弧存在時（圖8），系統中存在高頻成分；當電弧不存在時（圖9），這些信號也不存在。

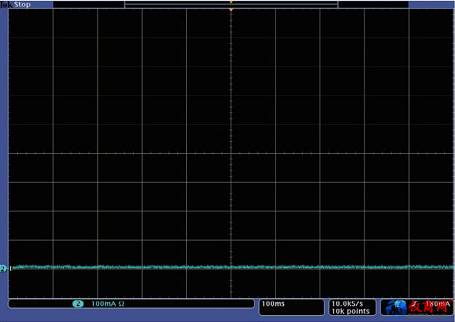

圖8. 無電弧——無高頻成分

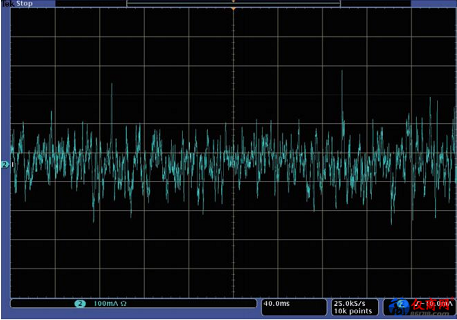

圖9. 有電弧——有高頻成分
頻譜分析
對電弧頻譜進行分析也是有意義的。

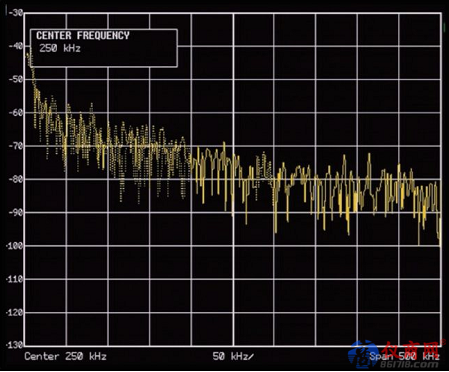

圖10. 電弧電流頻譜

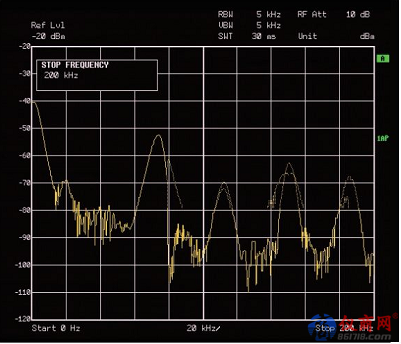

圖11顯示了系統中存在電弧時的頻譜。它在系統的基本電平以上是可見的。頻率較低時，電平較高，更易于檢測，但在這種較低電平時，存在系統開關元件，需要予以濾除以便檢測電弧特征。在頻率范圍的較低區域可能需要使用較高分辨率的ADC。
