我們身處的時代崇尚“越大越好”,但這一至理名言也許并不適用于FIR濾波器長度。

DSP支持的濾波器長度通常為1024點（tabs），有些高達4096點。為什么人們不想要或不需要長度更長的FIR濾波器？如果生廠商在DSP中引入8192點的FIR濾波器，人們會舍棄競爭產品而選擇它嗎？

頻率越低，時間越長

首先，我們需要一份用于練習和實驗的文件?？墒褂脫P(yáng)聲器的測量數據，但稍微簡單的文件更易于幫助我們發現重要的點。

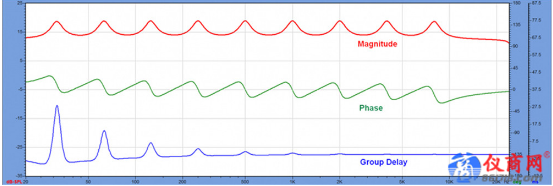

請查看圖1作為參考。我在FIRCapture軟件中創建該系列提升濾波器（分離的以一個倍頻程為帶寬的對稱均衡器）并保存為WAV文件。可通過任何9段參量均衡器輕松創建此響應。

我選擇Q=6以最大化減少濾波器之間的重疊。這一組濾波器又構成了一個濾波器，它與揚聲器的響應并無二致，更別提在最高頻和最低頻處必不可少的高通和低通響應了。如果這就是一個揚聲器的響應（讓我們假設如此），我們將希望對凸起部分進行均衡處理，以獲得整體較為平坦的響應。通過該文件，我們可以很好地考察FIR濾波器的頻率解析度。

頻域視圖顯示頻率響應的振幅、相位和群延時。請注意，相位和群延時是兩種不同的方式，顯示信號通過時，濾波器如何改變其時間行為。由于相位是相對的，因此每個凸起的相位行為都相同。

在之前的文章中我演示過，一個帶通濾波器的最小相位響應首先呈正向，然后在濾波器的中心頻率回到原點，最后為負向。這個相位偏移將使得通過濾波器的信號產生與頻率相關的振鈴現象（Ringing）。振鈴現象持續的時間由群延時圖顯示。

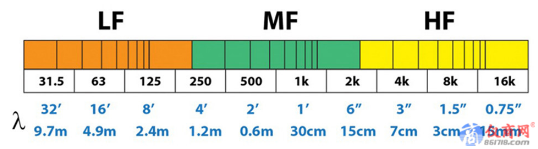

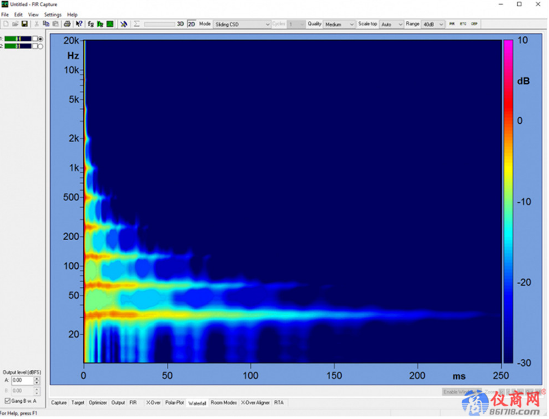

圖2是該濾波器的頻域/時域綜合圖。圖3顯示了每個分離倍頻程的中心頻率的波長。二者有何相關？由于聲速約為1英尺/毫秒（ft/ms），每個倍頻程的中心頻率波長大約等同于一周期所需時間。波長的概念以十分形象的方式顯示聲波與時間和空間有關，而濾波器的響應也是如此。

群延時（GD）與濾波器的頻率波長成正比關系，頻率越低，群延時越長。單從名稱來看，似乎指的是信號通過濾波器所造成的延時，這有點誤導人。濾波器的儲存屬性造成了振鈴現象，即信號中增加了多余周期。

群延時顯示了提升濾波器占據的時長。低頻凸起具有很長的振鈴，這不足為奇。群延時與濾波器頻率成反比（與波長成正比），相位偏移相等時，頻率越低，群延時越長。

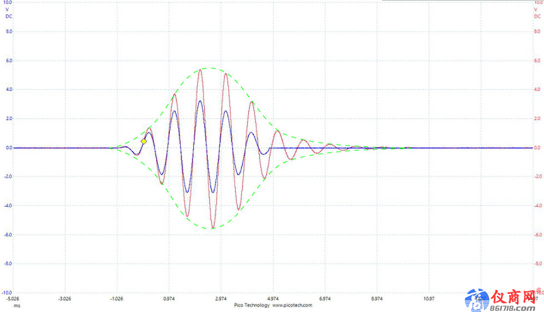

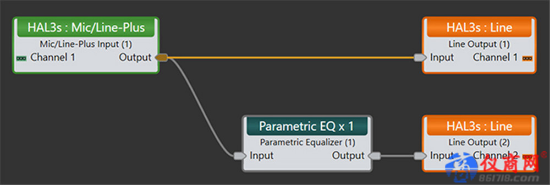

為方便演示，我們以圖4所示的信號處理鏈路為例。我們輸入一個測試信號，看看將發生什么。圖5為2通道示波器顯示的結果。藍色軌跡為1000Hz 6.5周期的小波。這是Don Keele測試信號中的一個。紅色軌跡為此信號通過一個1000 Hz提升濾波器之后的結果。請注意，原信號和通過濾波處理的信號相位一致，但是經過濾波器的信號周期增加了。這是在時域觀察的振鈴現象。一個削減濾波器的振鈴現象將占據同等時長。
