檢查電源單元控制繼電器RY1的207端子對地電壓為0（正常為-12V），說明低壓直流供電無電壓。檢查照相單元CU-1的1、2端交流供電電壓為0V（正常為100VAC），沿供電線路檢查PS電源板保險絲F1（1A）發現已熔斷，更換1A新保險絲后，開機，按“PHOTO”鍵，取片機構運行恢復正常，無法取片故障排除。
故障八（JEM-1200EX）
【故障現象】：
有時候出現不送片現象，故障表現為底片曝光后仍停留在熒光屏下方曝光位置，不送入收片盒，取片和拍片程序能正常工作，但不曝光后熒光屏回落到水平位置時，“PHOTO”鍵指示燈仍然點亮，R1熒光屏顯示底片余數無變化，沒有聽見底片傳送機構運轉聲音。
【故障分析】：
“PHOTO”鍵指示燈仍然點亮，沒有機械傳送聲音，說明傳送電機沒有工作，底片沒有被傳送，所以熒光屏底片余數無變化，重點檢查傳送電機控制系統。
【故障排除】：
因故障時有時無，懷疑某處存在不穩定現象，先切斷燈絲電流，將有控制面板上的自動曝光改為手動曝光，反復按幾次 “PHOTO”鍵，直到能聽見底片傳送機構機械傳送運行，此時底片可送入收片盒。
拆開鏡筒右側底臺蓋板，可見熒光屏電機M2和測角電位器VR，拆下電機M2聯動皮帶輪，將皮帶清洗干燥后待用安裝，此時將熒光屏在水平位置為0時，安裝回皮帶，開機調VR直到熒光屏運行及底片送入收片盒為止。再進行取片操作，不再出現不送片現象，故障排除。
小結：儀器工作時間較長，電機皮帶長期摩擦，出現打滑現象，造成VR錯位，導致出現不送片故障。
故障九（JEM-1200EX）
【故障現象】：
底片上的底片號及說明字符因曝光過度而模糊不清。
【故障分析】：
曝光過度說明可能是①曝光時間過長，②亮度過大，③熒光屏本身問題。
【故障排除】：
檢查曝光時間沒有問題，熒光屏亮度由電路控制，于是先調CAMERA CRT PB的VR7和VR8無效，測+|15V正常，測CRT柵極G1電壓正常，懷疑CRT陰極與柵極G1的絕緣下降或電壓過高，導致曝光時亮度過高，曝光結束（TR2截止）后，CRT亮度不能立即關閉，延長了曝光時間，引起字符曝光過度。根據CRT工作原理，陰極與柵極壓差越小亮度越低，柵極電壓已固定不可調，所以決定采用降低燈絲電壓（即降低陰極電子發射能力）來降低亮度，經試驗將燈絲電阻（33歐）增加到56歐，CRT曝光字符清晰，恢復到正常狀態。
小結：儀器工作時間較長，CRT電路工作點發生偏移，在調節無效情況下，根據工作原理可做適當小改動，達到恢復正常之目的，也不失為一種巧修故障的方法。
3、樣品系統
故障一（JEM-1200EX）
【故障現象】：
在裝有側插式測角儀的電鏡中，樣品桿上的指示器能旋轉，但樣品無法轉動。
【故障分析】：
樣品桿與樣品更換架(B)的相對位置不吻合，使電鏡載網與旋轉塊未能靠近。
【故障排除】：
重新安裝樣品及載網，并使電鏡載網與旋轉塊靠近，開機樣品恢復正常轉動。
小結：將樣品桿放在樣品桿座上時，一定要將樣品桿上放置樣品的位置，對準樣品座上面的樣品架（B），并且樣品桿應與樣品架（B）靠緊，不能留有空隙，否則當裝入樣品時有可能使樣品與樣品桿上的旋轉模塊接觸不良，出現只是旋轉模塊轉動，樣品不隨其轉動的現象。（圖4）

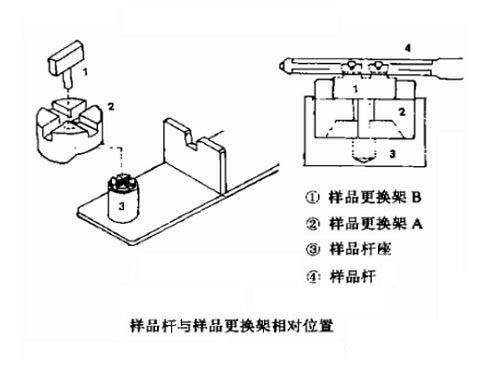

圖4 樣品桿與樣品更換架(B)的相對位置
故障二（JEM-1200EX）
【故障現象】：
樣品只能朝一個方法旋轉或傾斜運動。
【故障分析】：
樣品旋轉桿電機驅動樣品進行傾斜和旋轉運行，由兩組腳踏開關控制，出現樣品只能單向運動，分析某組腳踏開關使用頻繁，加上維護不佳，內部觸點存在接觸不良或損壞。
【故障排除】：
拆開兩組腳踏開關，發現開關已嚴重磨損和氧化，導致開關接觸不良，為了可靠運行，同時更換兩組新腳踏開關，安裝后開機單向運行現象消失，故障排除。
故障三（JEM-1200EX）
【故障現象】：
踏動腳踏開關時測角儀電機動作，但樣品桿內的電機不動作。
【故障分析】：
連接樣品桿的插頭必須插入測角儀的插座上，此時用腳踏開關才可控制樣品桿傾斜的旋轉運動。如果樣品桿與測角儀的連接插頭未插好或接觸不良，就可能導致樣品桿電機不轉動。
【故障排除】：
檢查樣品桿與測角儀的連接線良好，檢查插頭發現有些松動，重新插緊后，開機測角儀電機和樣品桿電機均能正常運行。
故障四（JEM-1200EX）
【故障現象】：
樣品安裝良好，腳踏開關良好，踏動腳踏開關時樣品能運行，但運行很慢或根本不動。
【故障分析】：
樣品電機受控于電路，電機速度是可調的，分析調節速度旋沒有到位。
【故障排除】：
