傳統的變壓器磁芯和線圈材料的磁場特性測量方法需要正弦的磁場強度或磁通量，需要昂貴、復雜的信號源才能實現。特別是測試的重點是飽和區間，在此范圍下對于信號源的要求非常高。如果有一臺智能的測試儀器，可以測量任意曲線的電壓和電流，可以進行數學運算，即便是配合諧波很大的低成本電源一起使用，也會使得測試變得更簡單經濟有效。
測量功率損耗
鐵氧化磁芯的損耗和磁滯回路的面積成正比，另外也和溫度、頻率、磁通密度、鐵素體材質、磁芯的幾何體形狀有關；通過施加一個任意波形信號于包芯的一次側，然后測量二次測的開路電壓，LMG 系列產品可以輕松確定損耗。

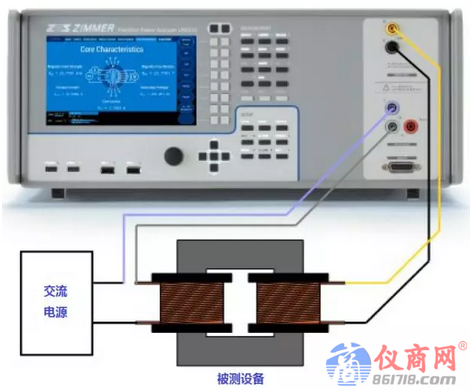

一次側線圈電流峰值(Ipk)與磁場強度(Hpk)成正比，二次側線圈開路電壓整流平均值(Urect)和磁通密度成正比。磁滯回路的積分等效于實測的真實功率。線繞式鐵芯的總損耗包含了磁滯損耗、渦流損耗、線圈損耗及其它損耗。當測量鐵氧體磁芯損耗時，不應測量銅損，可以用下面的測量電路來實現：
