LMG610測量實現過程：

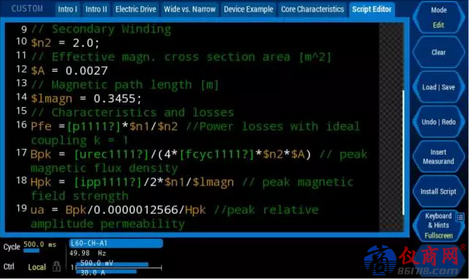

高精度功率分析儀與電源及被測設備的接線圖見圖1。在公式編輯器中編輯公式之后（圖2），可以實時讀取（圖3）和/或存儲計算值。特別是磁場強度、磁通密度、相對幅值導磁系數等這些無法直接測量的數值可以在屏幕中實時顯示。
圖3：客戶自定義測量值
結論
通過直接測量獲得的參數：感應電壓整流平均值、頻率、一次側電流峰值以及用戶提供的鐵氧體磁芯尺寸數據，可以測定鐵氧體的磁通密度、磁場強度、相對幅值導磁系數，這些量可以實時計算并與直接測量的功率損耗同時顯示。
關鍵詞:測量測試 變壓器 磁場特性測量 儀器 瀏覽量：2747
