挑戰1：串?dāng)_(Crosstalk)

DDR信號較多，走線較為密集，隨著信號速率的增加，傳輸線之間的串?dāng)_也會隨之增加。此外，DDR顆粒的引腳布局，往往多個信號附近只有一個GND引腳，這就使得這些信號需要共用同一個返回路徑，更加增加了相互干擾的風險。

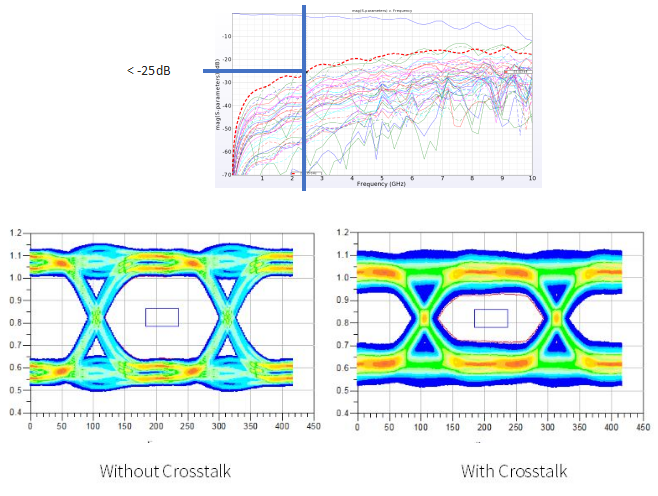

在圖中不難發現，單一傳輸線之間的串?dāng)_都在-25dB以下，這個是相對不錯的結果。然而，即使如此，在觀察眼圖時可以發現，串?dāng)_較為嚴重地減小了眼圖地張開程度。這就意味著，單獨從單一傳輸線的串?dāng)_角度上，并不能確切的得到串?dāng)_真實造成的影響，這給設計過程中，帶來了困難。

挑戰2：抖動(Jitter)

除了串?dāng)_外，抖動也是不能被忽視的問題。

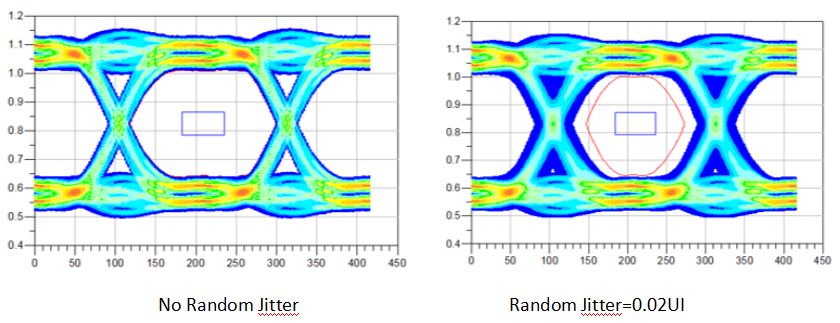

在上圖可以看到，僅僅考慮隨機抖動后，眼圖的時間裕量就減小47%（27ps）。這意味著，如果忽視了抖動的影響，很容易對設計的質量的評估過優，最后造成實際產品的失敗。

挑戰3：碼間干擾(ISI)及均衡(Equation)

由于傳輸線的頻率選擇特性，頻率越高，傳輸線的插入損耗也會隨之增加，信號的衰減和碼間干擾的現象也會更加嚴重。

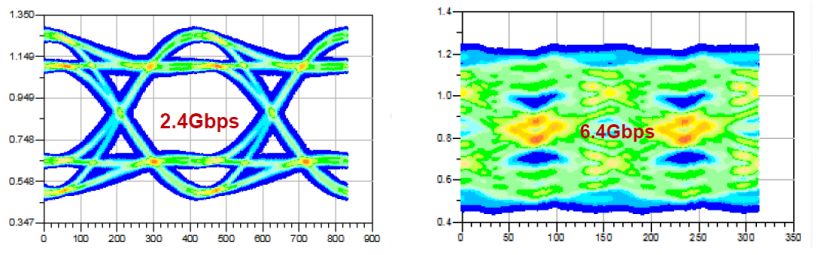

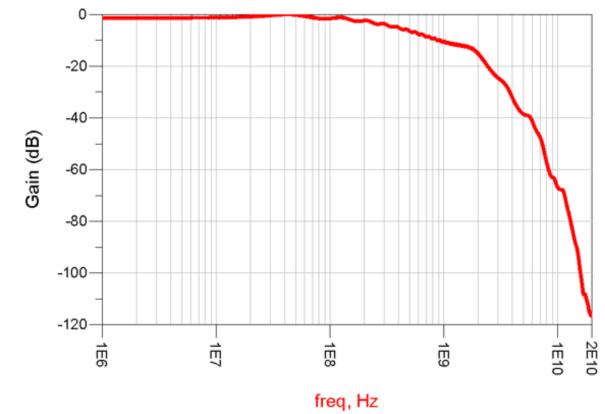

圖中傳輸線在1.2GHz時插損約在-10dB左右，而上升到3.2GHz后，插損達到了-30dB。對比眼圖可以發現，6.4Gbps時，由于ISI和衰減，眼圖已經完全閉合。

為此，DDR5引入了可調增益以及判決反饋均衡器(DFE)，減小ISI對相鄰bit的影響，用以改善眼圖閉合的情況。
