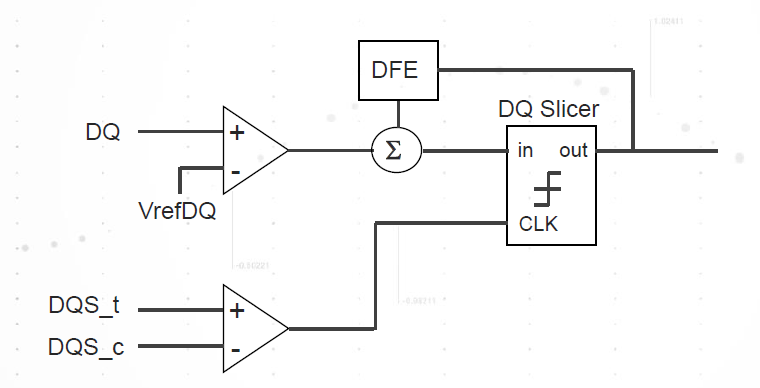

在另一方面，針對DQ信號的DFE需要以DQS作為時鐘的問題，Keysight與Intel協作，一同提出了一個新的雙輸入單輸出的時域波形處理(getwave)函數long AMI_GetWave2()。使用該函數處理時域波形時，可以同時考慮DQ和DQS的輸入。保證在DFE均衡的時候，能夠從DQS中獲取時鐘信號進行計算。

Keysight Pathwave SystemVue可以提供完整的DDR5 AMI 建模解決方案，同時也是唯一一個能夠提供long AMI_GetWave2() 以支持DQ和DQS雙輸入的建模工具。

ADS SIPro

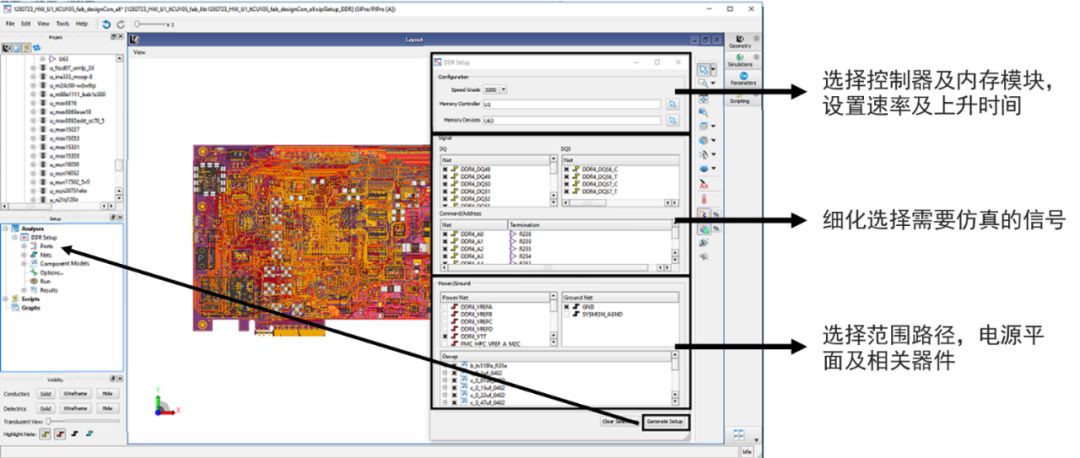

ADS SIPro是一款專用于PCB仿真的EM仿真工具。針對引腳眾多的DDR信號，SIPro中內置了DDR設置向?qū)?，可以幫助用戶快速進行DDR仿真設置。

用戶只需要選擇控制器及內存模塊，相應的網絡就會由軟件自動篩選提取。用戶勾選需要仿真的網絡名后，對應的仿真設置便會自動生成。整個過程只需要一分鐘左右的時間。

此外，SIPro可以快速準確的提取PCB信號的S參數，可信頻率高達40GHz。對于DDR中常見的共用返回路徑的情況，SIPro通過算法識別過孔區域，使用三維電磁場算法FEM，精確提取由此產生的串?dāng)_，保證仿真精度。

Memory Designer

ADS Memory Designer是ADS中專門針對DDR仿真定制的組件。其目的就是減小DDR仿真的復雜度，同時保證DDR仿真的效率和精度。
