在ADS2015中，基于通道仿真技術改進而來的DDR BUS仿真器就已經被應用到DDR仿真中，并在更新中不斷完善，以應對DDR5仿真帶來的挑戰。

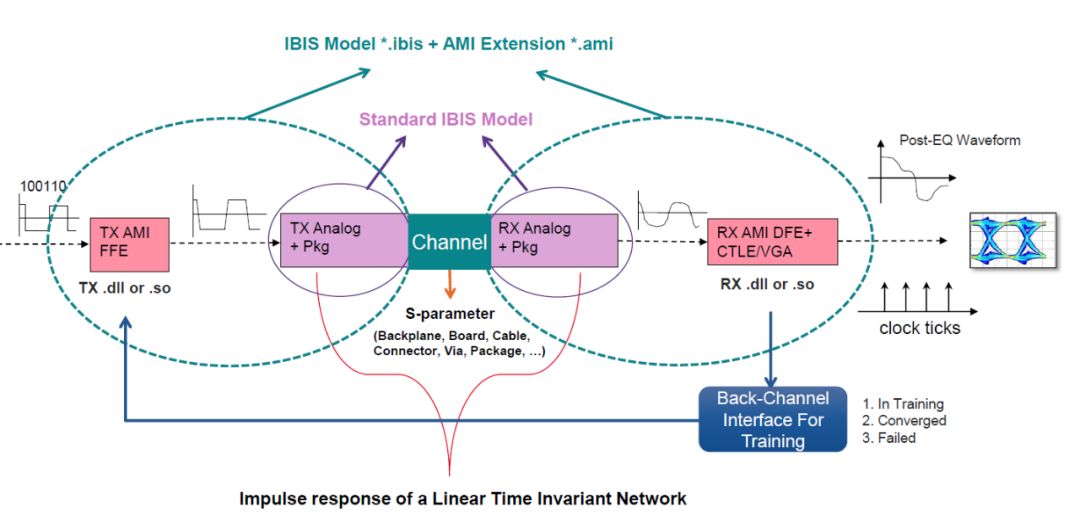

IBIS-AMI模型
在前代的DDR仿真中，IBIS模型已經得到了廣泛的應用。而DDR5與之前協議的一個很大的差別，就是需要在Rx使用可調增益和DFE的均衡方式對接收到的數據進行處理。這就給了IBIS-AMI模型發揮的舞臺。
IBIS-AMI模型不僅可以在保護IP的前提下滿足各種均衡的需要，而且作為一個通用模型，能在各種工具中進行使用。
當然，雖然IBIS-AMI模型已經在SERDES信號中被廣泛使用。但是這畢竟是第一次應用在單端信號中，有一些部分需要改進。
首先是直流偏置的問題。差分信號不存在直流偏置，因此在使用單端的IBIS-AMI模型進行均衡計算時，直流偏置必須可以通過算法解決。
第二點便是DQS提供時鐘信號的問題了。在前文中介紹過，DDR5的DFE均衡需要DQS提供時鐘信號。這就意味著，DDR5的IBIS-AMI模型，不僅需要有DQ信號的輸入端，還需要DQS信號的輸入，才能恢復出符合要求的信號。
在ADS2020 Update1中，Memory Designer已經支持IBIS-AMI模型在DDR5仿真中的應用，可以使用IBIS-AMI模型對于DDR5的均衡效果進行仿真。
